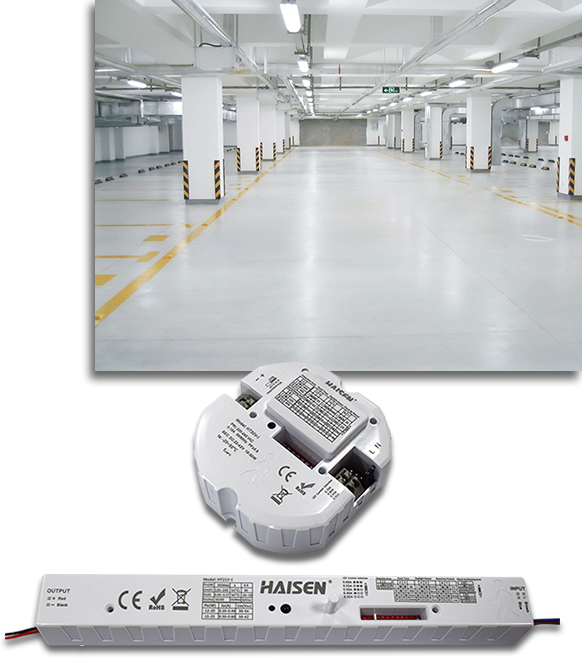

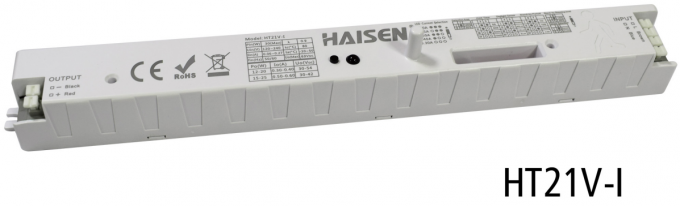

HT21V-I is een geïsoleerde oplossing met een LED-driver met een uitgangsvermogen van 12-25 W en een bewegingssensor met microgolfsensor, een detectiebereik voor een uitgangsspanning van 30-54 V en een hoogte van 6 m (H) x 14 m (D), dimfunctie met LED-uitgangsstroom, geschikt voor lineair licht en drievoudig bestendig licht.

Functies:

1. 3 jaar garantie, IP20

2. Slank ontwerp speciaal voor lineaire verlichting en tri-proof verlichting

3. Constante stroom met opties van 0,3A/0,4A ±5% (30-54V); 0,5A/0,55A/0,6A ±5% (30-42V)

4. Schemering- en dageraad-microgolfbewegingssensor

5. Dimfunctie met 10%/30% stand-by helderheid

6. Efficiëntie van 83%

7. Detectiebereik x Hoogte van 14M x 6M

8. Uitgangsvermogen 19W max. bij spanning van 30 -54V

9. Tri-level besturing via 1-10V uitgang

10. Abnormale bescherming SCP: Automatisch herstel, OVP, OCP, OTP

11. EMC-norm EN55015

12. Staafantenneontwerp voor eenvoudige installatie.

Productomschrijving

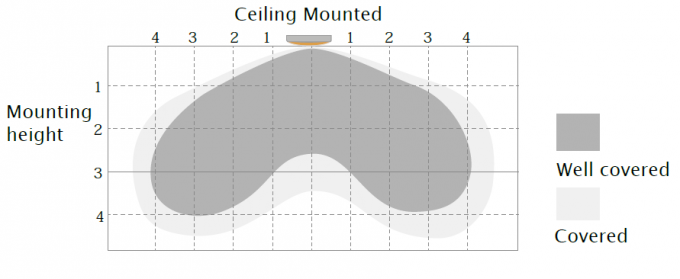

Detectiebereik

Deze afbeelding geeft de maximale afstand aan op de hoogste montagehoogte bij 100% gevoeligheid.

Typische installatiehoogte 2,5-4 m.

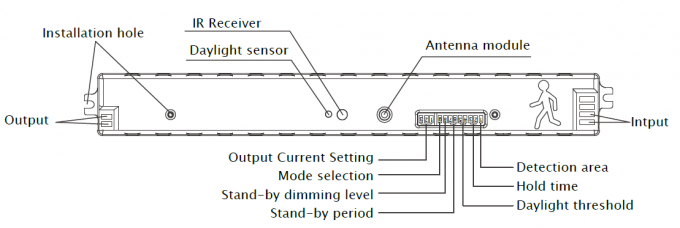

Mechanische structuur

Met twaalf DIP-schakelaarpolen voor het instellen van de uitgangsstroom, modusselectie, stand-by dimniveau, stand-byperiode, detectiegebied, houdtijd en daglichtdrempel.

Met een IR-ontvanger ter ondersteuning van de afstandsbedieningsinstellingen.

Met twee montagegaten, eenvoudig te bevestigen aan de verlichtingsarmatuur voor de eindgebruiker.

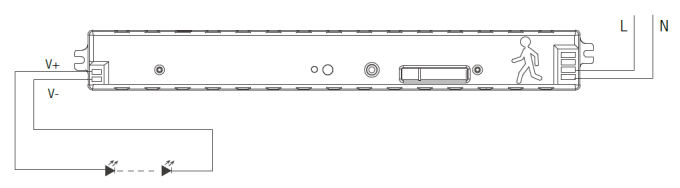

Bedradingsschema

Twee polen voor aansluiting op de voeding (220-240VAC)

Twee polen om aan te sluiten op LED-licht

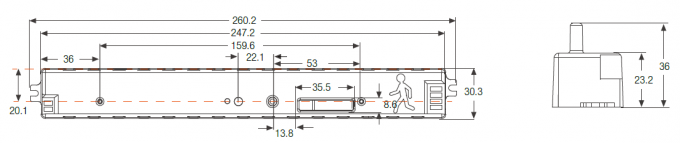

Afmetingen (mm)

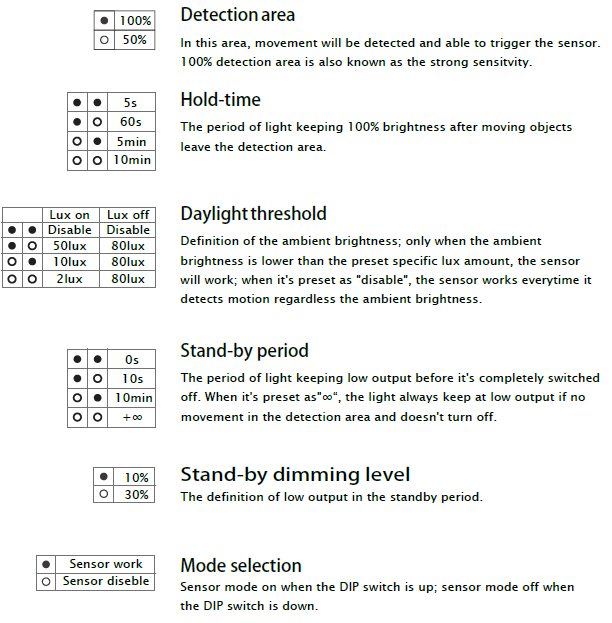

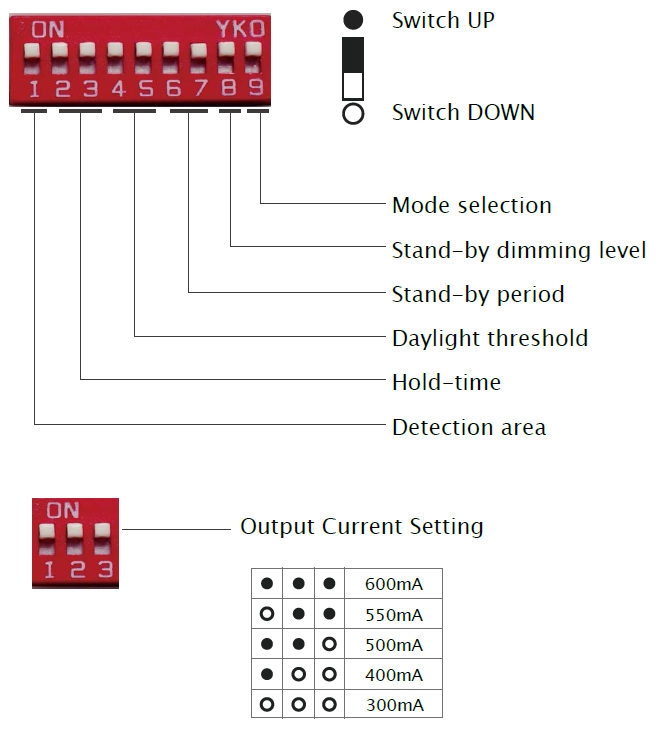

DIP-schakelaarinstelling

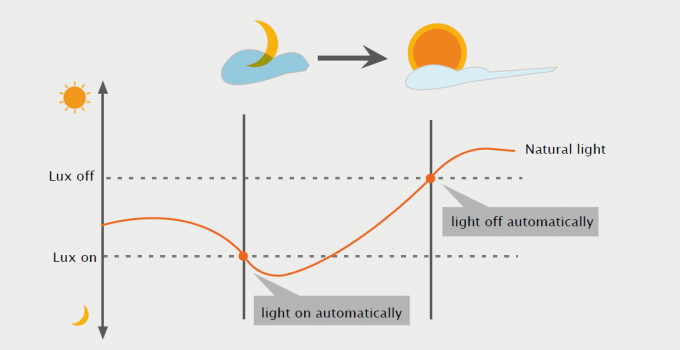

D licht prioriteit

Dankzij de daglichtprioriteitsfunctie kan de HT19V-I de helderheid van kunstlicht onderscheiden
van natuurlijk licht nadat het in het armatuur is geïnstalleerd, en schakelt het licht automatisch uit wanneer
De omgevingshelderheid overschrijdt het vooraf ingestelde lux-niveau.

Voorwaarde voor daglichtprioriteit:
1. De standby-periode is +∞;
2. Het standby-dimniveau staat op 10% of 30%;
3. De daglichtdrempel is 2Lux, 10Lux of 50Lux.

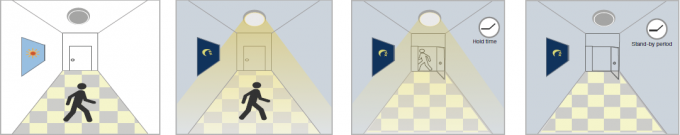

Applicatiedemo

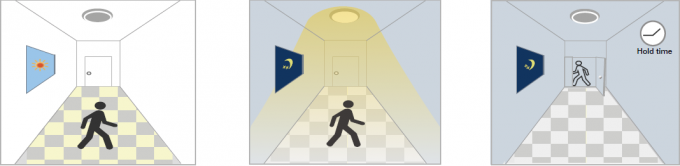

1. Automatische AAN/UIT-functie:

Licht aan bij beweging en uit wanneer mensen 's nachts weggaan. Toepassingen: Gang, Trappenhuis.
De daglichtdrempel is ingesteld op "2lux, 10lux, 50lux"

Bij voldoende daglicht, Bij onvoldoende daglicht, Na de laatste detectie en
zelfs als er beweging wordt gedetecteerd, gaat het licht AAN als er beweging wordt gedetecteerd. de huidige houdtijd
licht blijft UIT. verstreken, licht UIT.

2. Geen daglichtfunctie
De daglichtdrempel is ingesteld op "Uitschakelen".
Lampje gaat aan als er beweging wordt gedetecteerd, Lampje gaat uit als iemand weggaat, Lampje gaat uit na een standby-periode.
Toepassingen: Donkere plaatsen zoals kelderparkeerplaatsen en onderdoorgangen.

Wanneer er beweging wordt gedetecteerd, Nadat mensen de detectie verlaten Na de laatste detectie en
de sensor schakelt het gebied in, het licht blijft 100% gedurende de huidige houdtijd
licht tot 100% helderheid. Helderheid binnen de houdtijd. Verstreken, licht UIT.

3. Functiedemo - Dimbare bediening/gangfunctie

Bij voldoende daglicht, Bij onvoldoende Na laatste detectie, Na de stand-by
zelfs bij beweging daglicht, bij beweging licht zal de periode gedimd worden, licht UIT.
gedetecteerd, licht blijft gedetecteerd, licht AAN. tot aan de stand-by
UIT. dimniveau (10% of

30%) na wachttijd.

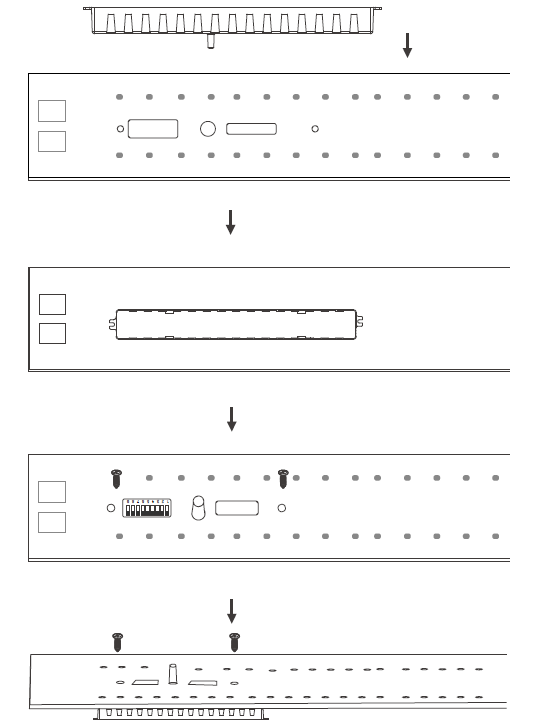

Installatiemethode:

Installatie-opmerkingen:

1. De microgolfsensor kan in elke lamp worden geïnstalleerd, behalve in lampen met een volledig metalen behuizing.
2. Het gedetecteerde oppervlak kan niet worden afgeschermd door metalen voorwerpen.
3. Zorg ervoor dat de magnetronmodule volledig aan de buitenkant zichtbaar is.
4. Het detectieoppervlak van de sensormodule moet naar het detectiegebied gericht zijn.
5. De bedrading moet strikt volgens het bedradingsschema worden uitgevoerd om kortsluiting te voorkomen.

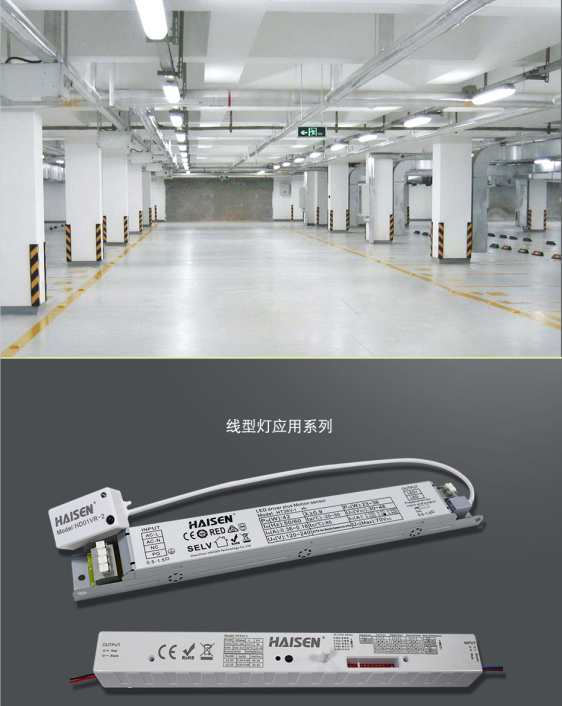

Toepassingsgeval:
