19W LED-magnetronschakelaar met aanwezigheidssensor

19W LED-driver en microgolfsensor, constante stroom 0,3A/0,35A, plafondlamp 14M(D)x6M(H)

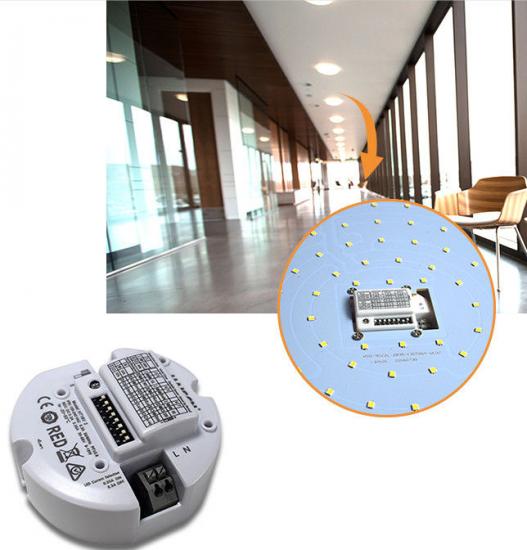

HT19V 2 is een LED-driver en microgolfsensor 2-in-1-product met een uitgangsspanning van 30-54 V, een detectiebereik en een hoogte van 6 m (H) x 14 m (D), dimfunctie, microgolfbewegingsdetector met een uitgangsvermogen van 12-19 W, geschikt voor plafondverlichting.

Functies:

1. 3 jaar garantie, IP20

2. Abnormale bescherming SCP: Automatisch herstel, OVP, OCP, OTP

3. Tri-level besturing via 1-10V uitgang

4. Schemering- en dageraad-microgolfbewegingssensor

5. Dimfunctie met 10%/20%/30%/50% stand-by helderheid

6. Constante stroom met opties van 0,3A/0,35A

7. Detectiebereik x Hoogte van 14M x 6M

8. Uitgangsvermogen 19W max. bij spanning van 30 -54V

9. Efficiëntie van 87%

10. Lege belastingspanning van maximaal 63 V.

11. EMC-norm EN55015

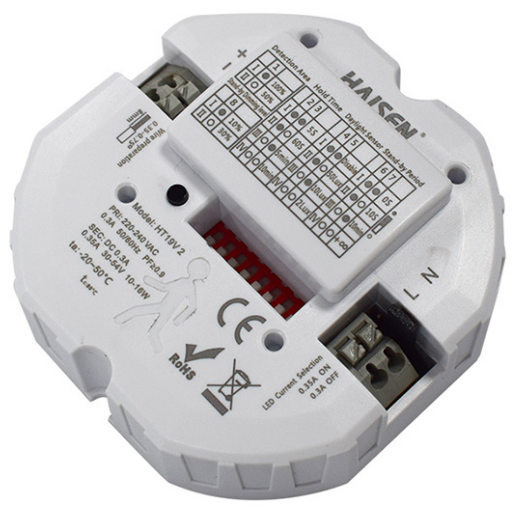

Productomschrijving

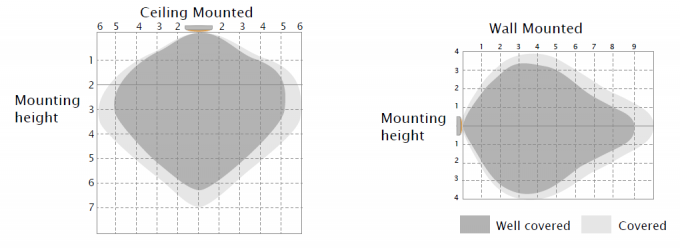

Detectiebereik

Deze afbeelding geeft de maximale afstand aan op de hoogste montagehoogte bij 100% gevoeligheid.

Typische installatiehoogte 2,5-6 m.

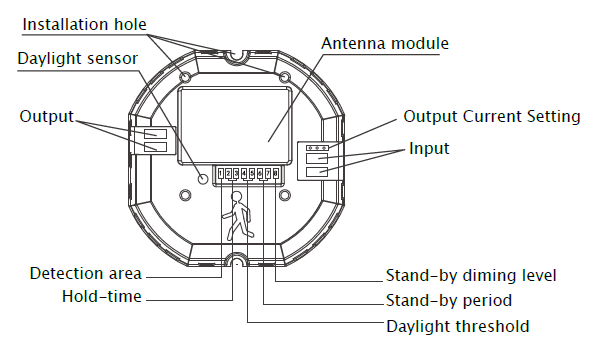

Mechanische structuur

Met acht DIP-schakelaarpolen om alle parameters in te stellen

Met twee DIP-schakelaarpolen om verschillende uitgangsstromen te kiezen

Met twee montagegaten, eenvoudig te bevestigen aan de verlichtingsarmatuur voor de eindgebruiker.

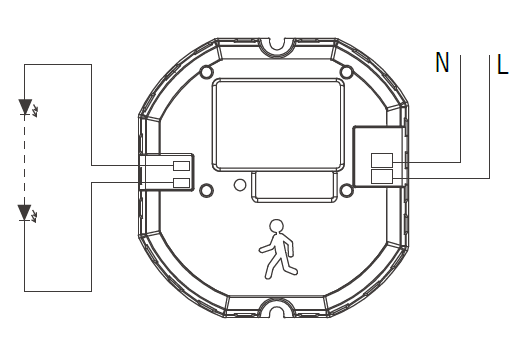

Bedradingsschema

Twee polen voor aansluiting op de voeding (220-240VAC)

Twee polen om aan te sluiten op LED-licht

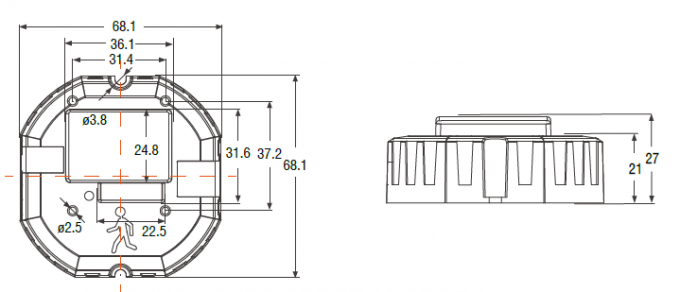

Afmetingen (mm)

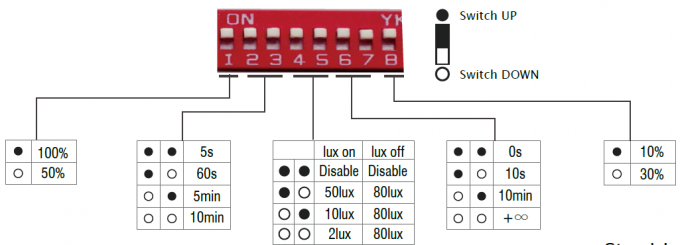

DIP-schakelaarinstelling

Detectiegebied Houdtijd Daglichtdrempel Stand-byperiode Stand-by dimniveau

In dit gebied zal de periode van licht met 100% helderheid alleen worden gedetecteerd wanneer het in de stand-byperiode is. Definitie van de De periode van licht met 100% helderheid in de omgevingshelderheid; met een lage output in de lage output in de wordt alleen gedetecteerd wanneer het in de stand-byperiode is.
En in staat om na verplaatsing de omgevingshelderheid volledig te activeren, de objecten te verlaten, is lager dan de uitgeschakelde. Wanneer de sensor een detectiegebied van 100% heeft. Vooraf ingestelde specifieke lux, is het ingesteld als "∞", de hoeveelheid detectiegebied, de sensor zal het licht altijd gebruiken; wanneer het op een lage output wordt gehouden, is de sterke instelling "uitschakelen", indien er geen beweging in de gevoeligheid is. De sensor werkt het detectiegebied. Elke keer dat het apparaat detecteert en niet uitschakelt.

beweging, ongeacht de omgevingshelderheid.

Uitgangsstroominstelling

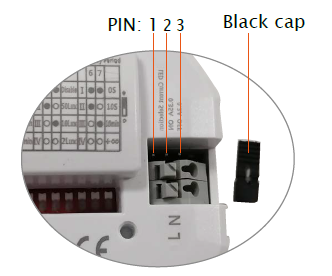

Stel de stroom in op 350 mA door de zwarte dop op pin 1 en 2 te steken, en op 300 mA door de dop op pin 2 en 3 te steken.

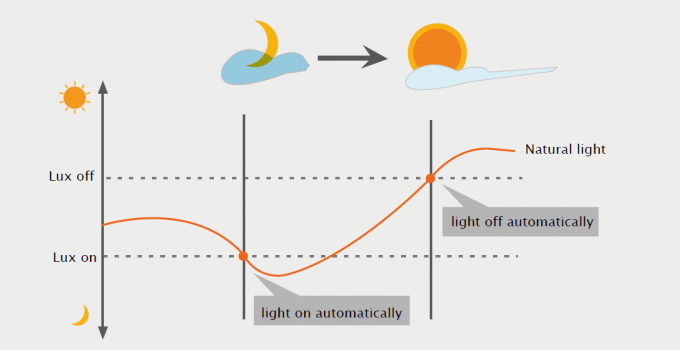

D licht prioriteit

Dankzij de daglichtprioriteitsfunctie kan de HT19V-I de helderheid van kunstlicht onderscheiden
van natuurlijk licht nadat het in het armatuur is geïnstalleerd, en schakelt het licht automatisch uit wanneer
De omgevingshelderheid overschrijdt het vooraf ingestelde lux-niveau.

Voorwaarde voor daglichtprioriteit:
1. De standby-periode is +∞;
2. Het standby-dimniveau staat op 10% of 30%;
3. De daglichtdrempel is 2Lux, 10Lux of 50Lux.

Applicatiedemo

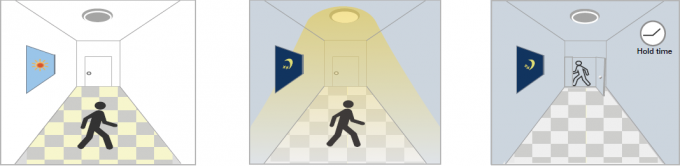

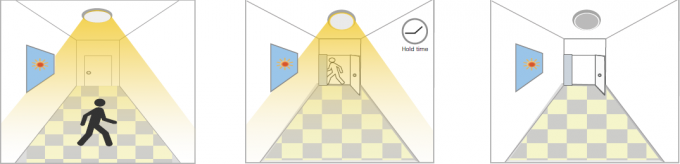

1. Automatische AAN/UIT-functie:

Licht aan bij beweging en uit wanneer mensen 's nachts weggaan. Toepassingen: Gang, Trappenhuis.
De daglichtdrempel is ingesteld op "2lux, 10lux, 50lux"

Bij voldoende daglicht, Bij onvoldoende daglicht, Na de laatste detectie en
zelfs als er beweging wordt gedetecteerd, gaat het licht AAN als er beweging wordt gedetecteerd. de huidige houdtijd
licht blijft UIT. verstreken, licht UIT.

2. Geen daglichtfunctie
De daglichtdrempel is ingesteld op "Uitschakelen".
Lampje gaat aan als er beweging wordt gedetecteerd, Lampje gaat uit als iemand weggaat, Lampje gaat uit na een standby-periode.
Toepassingen: Donkere plaatsen zoals kelderparkeerplaatsen en onderdoorgangen.

Wanneer er beweging wordt gedetecteerd, Nadat mensen de detectie verlaten Na de laatste detectie en
de sensor schakelt het gebied in, het licht blijft 100% gedurende de huidige houdtijd
licht tot 100% helderheid. Helderheid binnen de houdtijd. Verstreken, licht UIT.

3. Functiedemo - Dimbare bediening/gangfunctie

Bij voldoende daglicht, Bij onvoldoende Na laatste detectie, Na de stand-by
zelfs bij beweging daglicht, bij beweging licht zal de periode gedimd worden, licht UIT.
gedetecteerd, licht blijft gedetecteerd, licht AAN. tot aan de stand-by
UIT. dimniveau (10% of

30%) na wachttijd.

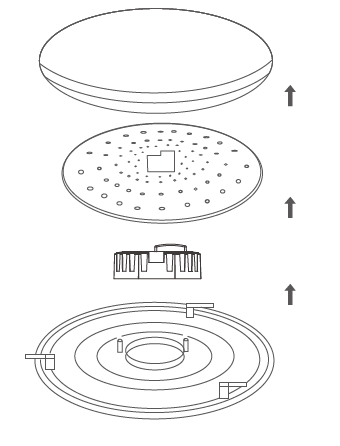

Installatiemethode:

Gebruikersnotities:

1. Magnetrons kunnen door muren of glas heen dringen die dunner zijn dan 20 cm en de straling verzwakken als deze dikker zijn dan 20 cm.

2. Het detectiegebied wordt beïnvloed door de bewegingssnelheid, de montagehoogte en het bewegingsvolume.

3. Voer de test uit op zonnige dagen zonder lampenkap. Dit beïnvloedt de geteste luxwaarde.
