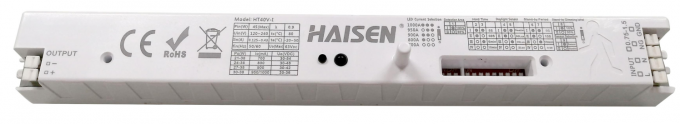

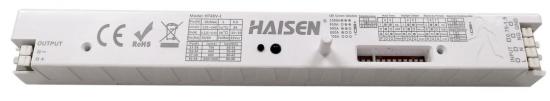

40W geïsoleerde LED-driversensor

40W Power Geïsoleerde LED-driver met 0,4A stroom voor balkverlichting

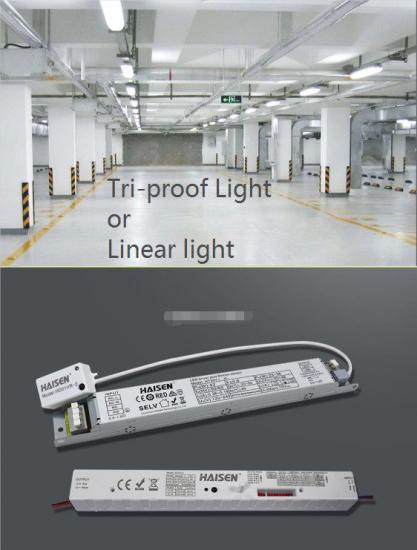

HT40V-I is een geïsoleerde 40W LED-driver en microgolfbewegingsmelder gecombineerd 2-in-1-product met een uitgangsspanning van 30-54 V, daglichtprioriteit en detectiebereik en een hoogte van 6 m (H) x 14 m (D), dimfunctie met constante LED-uitgangsstroom, geschikt voor balkverlichting en drievoudige verlichting

Functies:

1. Geïsoleerde oplossing LED-driver en microgolfsensor gecombineerd

2. Daglichtprioriteit

3. Tri-level besturing door 1-10V uitgang

4. 3 jaar garantie, IP20

5. Slank ontwerp speciaal voor balklampen en tri-proof lampen

6. Constante stroom met opties van 0,7 A (30-54 V) / 0,8 A (30-48 V) / 0,90 A (30-42 V) / 0,95 A / 1,0 A (30-36 V)

7. Dimfunctie met 10%/30% stand-by helderheid

8. Efficiëntie van 83%

9. Detectiebereik x Hoogte van 14M x 6M

10. Uitgangsvermogen 19W max. bij spanning van 30-54V

11. Abnormale bescherming SCP: Automatisch herstel, OVP, OCP, OTP

12. EMC-norm EN55015

13. Staafantenneontwerp voor eenvoudige installatie.

14. Instelling afstandsbediening / DIP-schakelaar

Productomschrijving

Detectiebereik

Deze afbeelding geeft de maximale afstand aan op de hoogste montagehoogte bij 100% gevoeligheid.

Typische installatiehoogte 2,5-4 m.

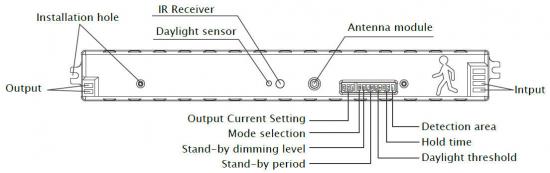

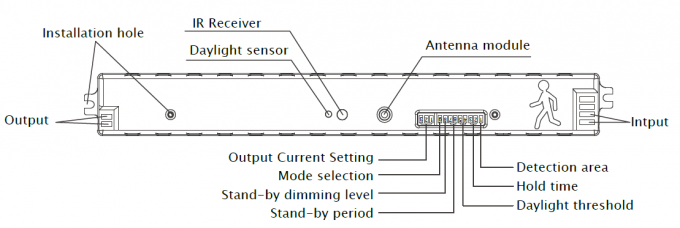

Mechanische structuur

Met twaalf DIP-schakelaarpolen voor het instellen van de uitgangsstroom, modusselectie, stand-by dimniveau, stand-byperiode, detectiegebied, houdtijd en daglichtdrempel.

Met een IR-ontvanger ter ondersteuning van de afstandsbedieningsinstellingen.

Met twee montagegaten, eenvoudig te bevestigen aan de verlichtingsarmatuur voor de eindgebruiker.

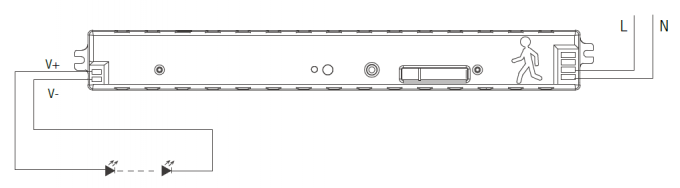

Bedradingsschema

Twee polen voor aansluiting op de voeding (120-277VAC)

Twee polen om aan te sluiten op LED-licht

Afmetingen (mm)

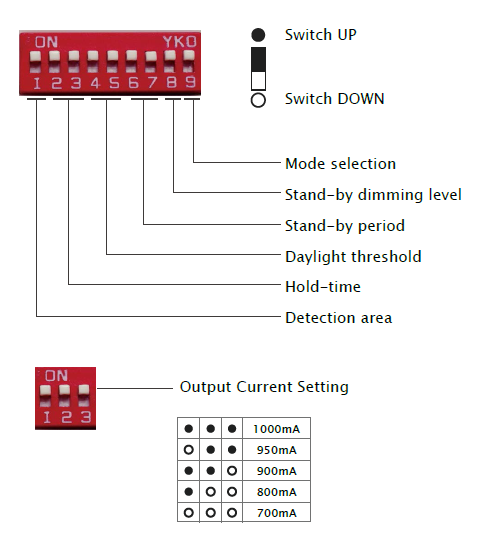

DIP-schakelaarinstelling

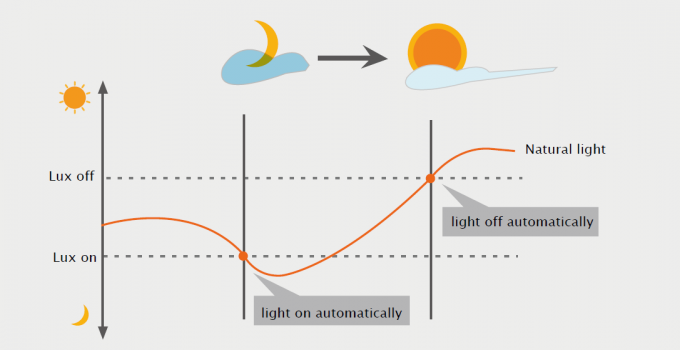

D licht prioriteit

Dankzij de daglichtprioriteitsfunctie kan de HT19V-I de helderheid van kunstlicht onderscheiden
van natuurlijk licht nadat het in het armatuur is geïnstalleerd, en schakelt het licht automatisch uit wanneer
De omgevingshelderheid overschrijdt het vooraf ingestelde lux-niveau.

Voorwaarde voor daglichtprioriteit:
1. De standby-periode is +∞;
2. Het standby-dimniveau staat op 10% of 30%;
3. De daglichtdrempel is 2Lux, 10Lux of 50Lux.

Applicatiedemo

1. Automatische AAN/UIT-functie:

Licht aan bij beweging en uit wanneer mensen 's nachts weggaan. Toepassingen: Gang, Trappenhuis.
De daglichtdrempel is ingesteld op "2lux, 10lux, 50lux"

Bij voldoende daglicht, Bij onvoldoende daglicht, Na de laatste detectie en
zelfs als er beweging wordt gedetecteerd, gaat het licht AAN als er beweging wordt gedetecteerd. de huidige houdtijd
licht blijft UIT. verstreken, licht UIT.

2. Geen daglichtfunctie
De daglichtdrempel is ingesteld op "Uitschakelen".
Lampje gaat aan als er beweging wordt gedetecteerd, Lampje gaat uit als iemand weggaat, Lampje gaat uit na een standby-periode.
Toepassingen: Donkere plaatsen zoals kelderparkeerplaatsen en onderdoorgangen.

Wanneer er beweging wordt gedetecteerd, Nadat mensen de detectie verlaten Na de laatste detectie en
de sensor schakelt het gebied in, het licht blijft 100% gedurende de huidige houdtijd
licht tot 100% helderheid. Helderheid binnen de houdtijd. Verstreken, licht UIT.

3. Functiedemo - Dimbare bediening/gangfunctie

Bij voldoende daglicht, Bij onvoldoende Na laatste detectie, Na de stand-by
zelfs bij beweging daglicht, bij beweging licht zal de periode gedimd worden, licht UIT.
gedetecteerd, licht blijft gedetecteerd, licht AAN. tot aan de stand-by
UIT. dimniveau (10% of

30%) na wachttijd.

Installatiemethode:

Gebruikersnotities:

1. Microgolven kunnen door muren of glas heen dringen die dunner zijn dan 20 cm en de straling verzwakken als ze dikker zijn dan 20 cm.
2. Het detectiegebied wordt beïnvloed door de bewegingssnelheid, de montagehoogte en het bewegingsvolume.
3. Voer de test uit op zonnige dagen zonder lampenkap. Dit beïnvloedt de geteste luxwaarde.
