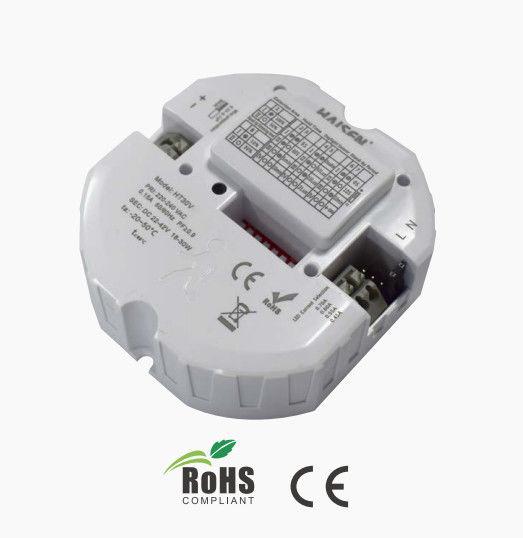

Ronde vliegtuigantenne 34W plafondmontage bewegingssensor

Ronde vlakke antenne voor plafondlamp met schemeringsdimbare bewegingssensor

Functies:

1. Constante stroomuitgang .

2. Aan/uit-regeling via relais.

3 .Drie-niveau besturing via 1-10V uitgang.

4. Geschikt voor plafondlampen en schotten.

5. Gevoelig en betrouwbaar

6. IP 20 en 3 jaar garantie.

Technische gegevens:

Aan/uit-regeling Detectiegebied Houdtijd Daglichtsensor

Stand-by dimmen Stand-by uitgangsstroom

niveau Periode

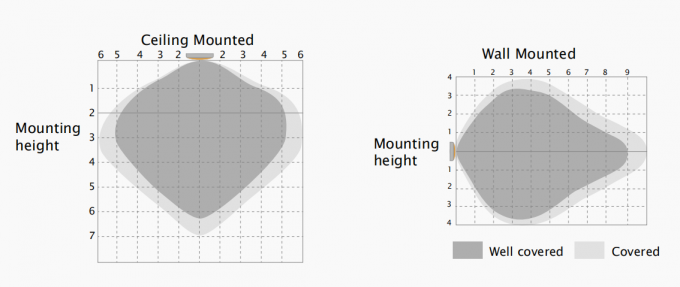

Detectiegebied:

Het armatuur geeft de maximale afstand op de hoogste montagehoogte aan met 100% gevoeligheid.

Typische installatiehoogte 2,5-6 m.

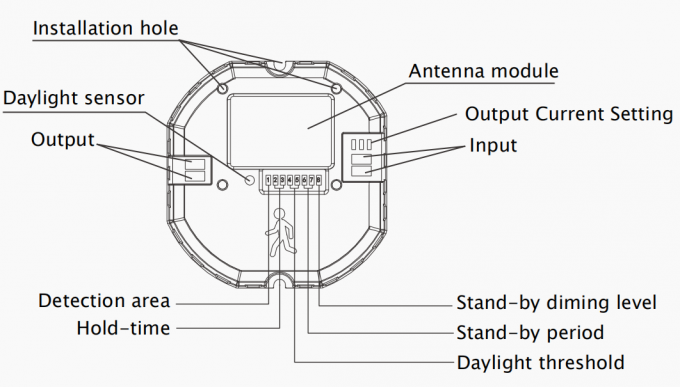

Mechanische structuur:

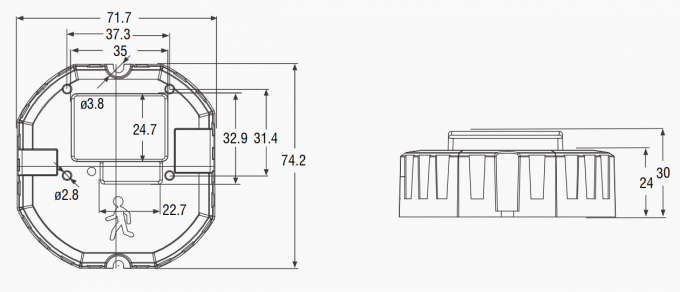

Afmetingen:

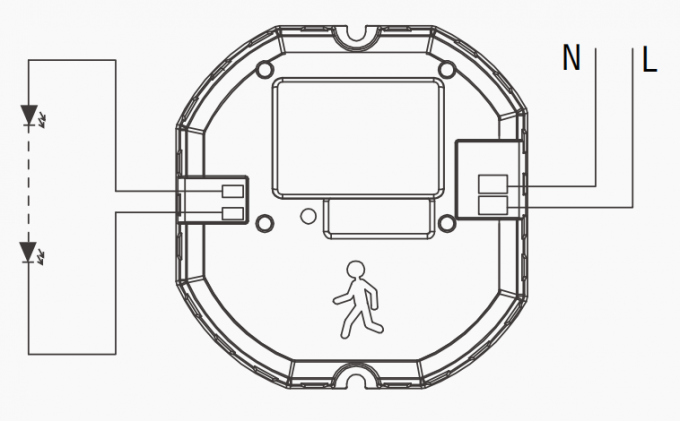

Bedradingsschema:

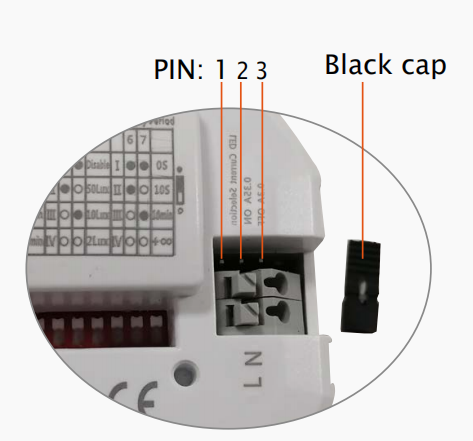

Instelling uitgangsstroom:

Stel de stroom in op 350 mA door de zwarte dop op pin 1 en 2 te steken, en op 300 mA door de dop op pin 2 en 3 te steken.

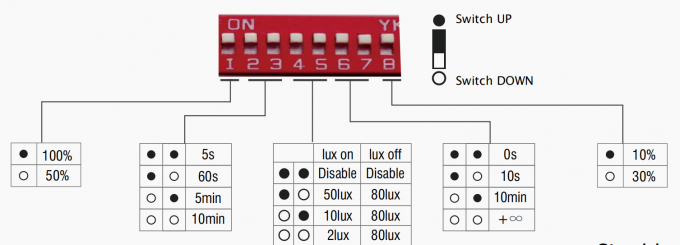

Instelling:

1: Detectiegebied:

In dit gebied wordt beweging gedetecteerd en kan de sensor worden geactiveerd. Een detectiegebied van 100% staat ook bekend als de sterke gevoeligheid.

2-3: Houdtijd:

De periode waarin het licht 100% helderheid behoudt nadat bewegende objecten het detectiegebied verlaten.

4-5: Daglichtdrempel:

Definitie van de omgevingshelderheid: de sensor werkt alleen als de omgevingshelderheid lager is dan de vooraf ingestelde specifieke lux-waarde. Als deze is ingesteld op "uitschakelen", werkt de sensor elke keer dat hij beweging detecteert, ongeacht de omgevingshelderheid.

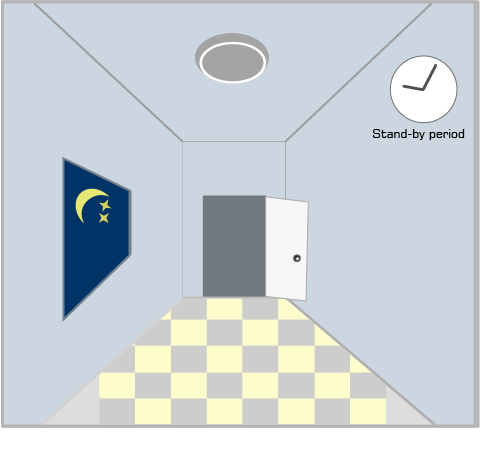

6-7: Stand-by periode:

De periode waarin de lamp op een laag vermogen blijft branden voordat hij volledig uitgaat. Wanneer deze is ingesteld op "∞", blijft de lamp altijd op een laag vermogen branden als er geen beweging in het detectiegebied is en schakelt hij niet uit.

8: Stand-by periode:

Definitie van lage output in de stand-byperiode.

Daglichtperioriteit:

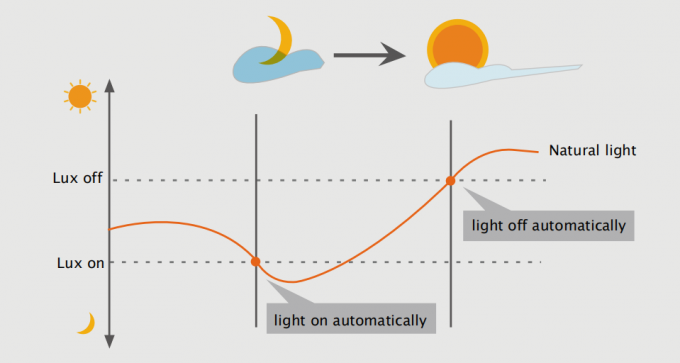

Schemer-/dageraadsensor:

Onze speciale actieve fotoceltechnologie kan het verschil zien tussen natuurlijk licht en LED-licht,

Zorg ervoor dat het licht uit is wanneer dat nodig is.

Met de daglichtprioriteitsfunctie kan de HT30V de helderheid van kunstlicht onderscheiden van natuurlijk licht nadat het in het armatuur is geïnstalleerd, en schakelt het licht automatisch uit wanneer de omgevingstemperatuur laag is helderheid overschrijdt het vooraf ingestelde lux-niveau.

Lux aan/uit:

Licht automatisch Bij onvoldoende licht dimt het licht naar stand-by Licht uit wanneer

op wanneer het omgevingslichtniveau het omgevingslichtniveau is als er geen beweging is helderheid is lager licht dimt naar 100% gedetecteerd na hogere dan vooraf ingestelde dan het vooraf ingestelde lux-niveau. Wanneer de beweging wordt vastgehouden. Lux-vatting.

gedetecteerd.

Sollicitatie:

1. Automatische AAN/UIT-functie:

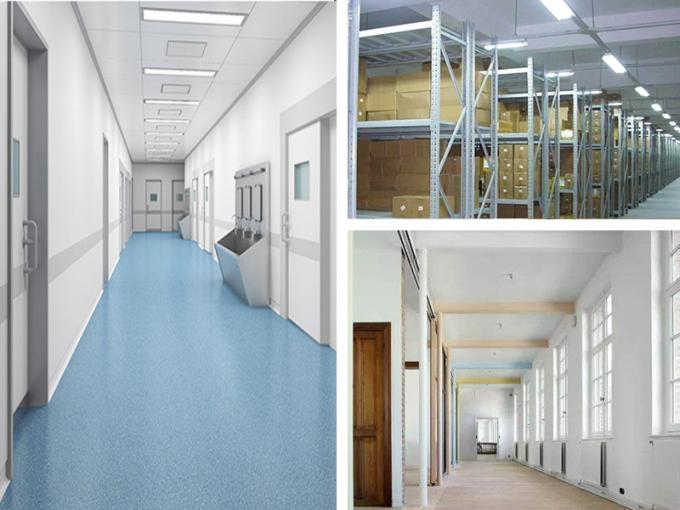

Licht aan wanneer beweging wordt gedetecteerd en uit nadat mensen 's nachts weggaan.Toepassingen:Gang,Trappenhuis.De daglichtdrempel is ingesteld op "2Lux, 10Lux, 50Lux".

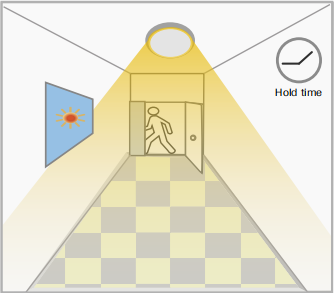

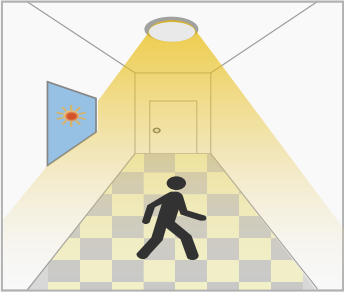

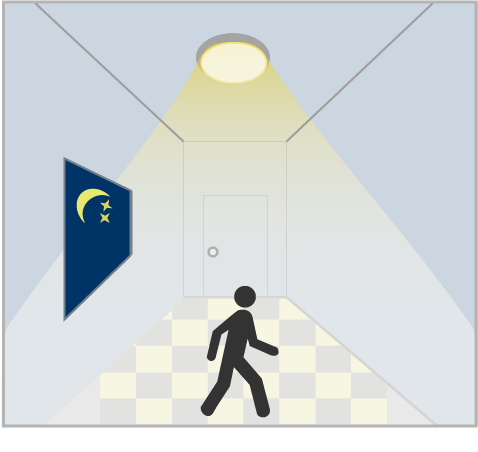

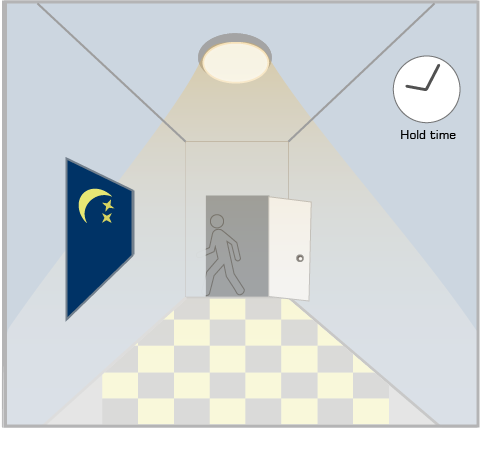

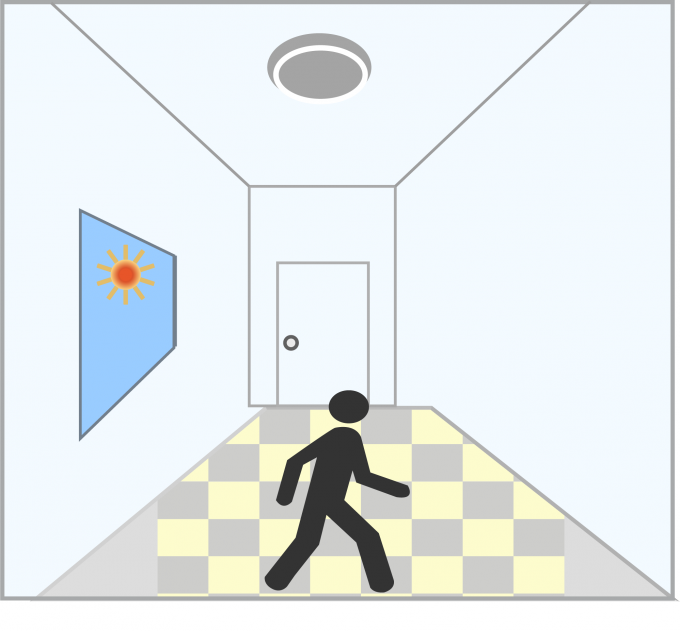

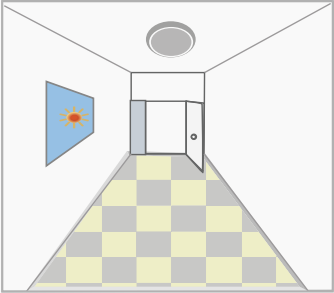

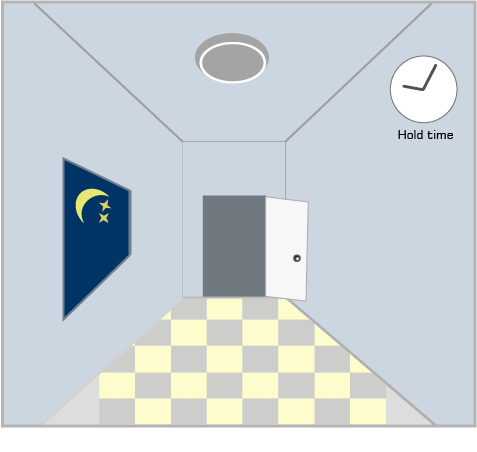

Bij voldoende daglicht, zelfs Bij onvoldoende daglicht, Na de laatste detectie en de wanneer beweging gedetecteerd,licht wanneer beweging gedetecteerd, huidige houdtijd verstreken, blijft UIT. licht AAN. licht UIT.

2.Geen daglichtfunctie:

De daglichtdrempel is ingesteld op "Uitschakelen". Lamp gaat aan wanneer er beweging wordt gedetecteerd, nadat mensen weggaan, lamp gaat uit na een stand-byperiode. Toepassingen: Dimmen van plekken zoals kelderparkeerplaatsen en onderdoorgangen.

Wanneer er beweging wordt gedetecteerd, Nadat mensen het gebouw verlaten Na de laatste detectie en de sensor zal inschakelen van de detectiegebied, licht blijft de huidige houdtijd licht tot 100% helderheid. 100% helderheid binnen de verstreken tijd, licht UIT.

tijd vasthouden.

3. Functie demo-dimbare bediening/gangfunctie

Bij voldoende daglicht, zelfs bij onvoldoende daglicht, Na de laatste detectie is het licht wanneer beweging gedetecteerd,licht wanneer beweging gedetecteerd, wordt gedimd tot de blijft UIT. licht AAN. stand-by dimniveau

(10% of 30%) na houdtijd

Na de stand-byperiode, licht UIT.

Sollicitatie:

Gebruikersnotities:

1. Microgolven kunnen door muren of glas heen dringen die dunner zijn dan 20 cm en de straling verzwakken als ze dikker zijn dan 20 cm.
2. De spanning van de driver moet stabiel zijn en binnen 10% zweven.
3. Het detectiegebied wordt beïnvloed door de bewegingssnelheid, de montagehoogte en het bewegingsvolume.
4. Voer de test uit op zonnige dagen zonder lampenkap. Dit beïnvloedt de geteste luxwaarde.

5. Fabrieksinstelling: detectiegebied 100% / houdtijd 5 sec / daglichtdrempel uitschakelen / standby-periode 0 sec / stand-by dimniveau 10%.
