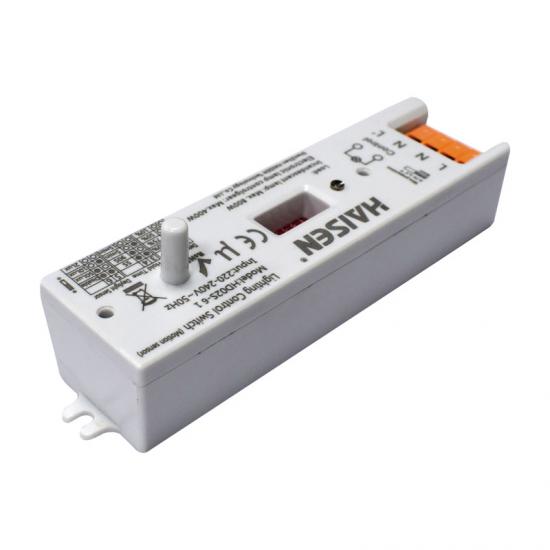

Staafantenne Magnetron Bewegingssensor met DIP-schakelaar en AAN/UIT-functie. Voering Compact formaat.

DIP-schakelaar bij voorste staafantenne Aan/uit-functie Magnetronbewegingssensor

Functies:

1. Automatische AAN/UIT-regeling bij detectie van beweging.

2. Daglichtfunctie om het licht uit te schakelen met voldoende helderheid, zelfs bij detectie van beweging.

3. Optioneel detectiebereik, wachttijd en daglichtdrempel.

4. DIP-schakelaarinstelling aan de voorzijde.

5. Compact formaat voering, geschikt voor Tri-Proof licht.

6. Maak lussen in en uit voor eenvoudige installatie.

7. IP 20 met 5 jaar garantie.

8. Certificaat van RoHS / SAA / CE.

Productomschrijving

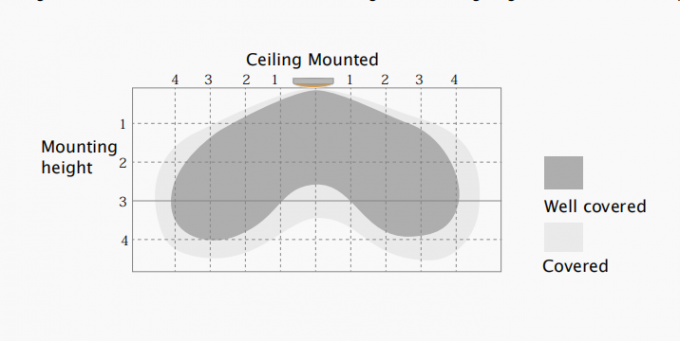

Detectiebereik

Deze afbeelding geeft de maximale afstand aan op de hoogste montagehoogte bij 100% gevoeligheid.

Typische installatiehoogte 2,5-4 m.

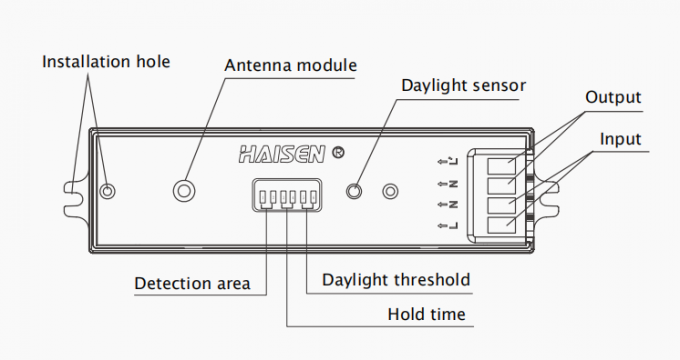

Mechanische structuur

Met zes DIP-schakelaarpolen om alle parameters in te stellen.

Met vier polen voor eenvoudige aansluiting op LED-driver en voeding.

4-polige insteekbare klemaansluiting (L, N, N, L') voor 1,5mm² kabel.

Met twee montagegaten, eenvoudig te bevestigen aan de verlichtingsarmatuur voor de eindgebruiker.

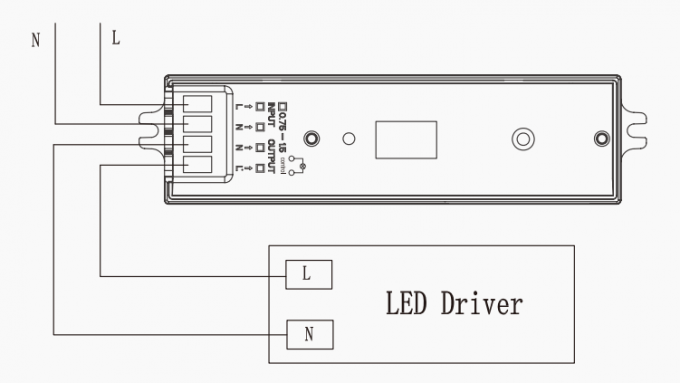

Bedradingsschema

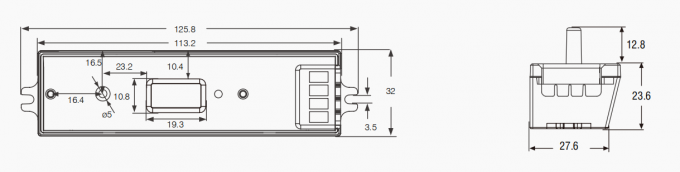

Afmetingen (mm)

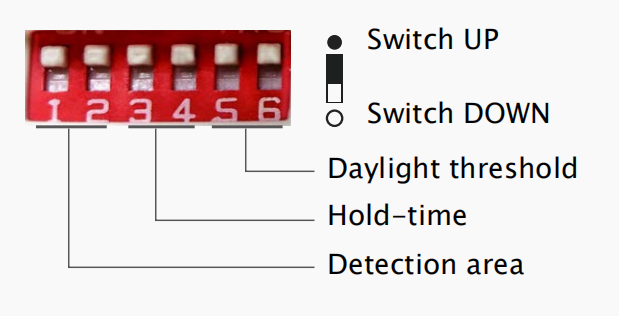

DIP-schakelaarinstelling

Detectiegebied:

In dit gebied wordt beweging gedetecteerd en kan de sensor worden geactiveerd. Een detectiegebied van 100% staat bekend als een hoge gevoeligheid.

Houdtijd:

De periode waarin het licht 100% helderheid behoudt nadat bewegende objecten het detectiegebied verlaten.

Daglichtdrempel:

Definitie van de omgevingshelderheid: de sensor werkt alleen als de omgevingshelderheid lager is dan de vooraf ingestelde specifieke lux-hoeveelheid. Als deze vooraf is ingesteld op "uitschakelen", werkt de sensor elke keer dat hij beweging detecteert, ongeacht de omgevingshelderheid.

Applicatiedemo

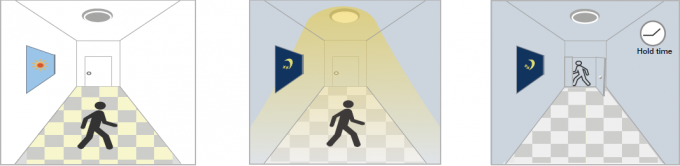

1. Automatische AAN/UIT-functie:

Licht aan bij beweging en uit wanneer mensen 's nachts weggaan. Toepassingen: Gang, Trappenhuis.
De daglichtdrempel is ingesteld op "2lux, 10lux, 50lux"

Bij voldoende daglicht, Bij onvoldoende daglicht, Na de laatste detectie en
zelfs als er beweging wordt gedetecteerd, gaat het licht AAN als er beweging wordt gedetecteerd. de huidige houdtijd
licht blijft UIT. verstreken, licht UIT.

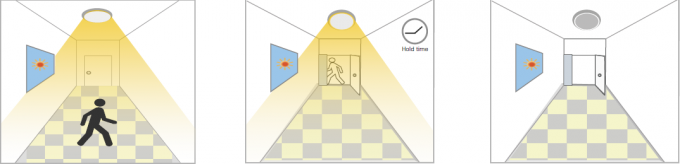

2. Geen daglichtfunctie
De daglichtdrempel is ingesteld op "Uitschakelen".
Lampje gaat aan als er beweging wordt gedetecteerd, nadat mensen weggaan, lampje gaat uit na wachttijd.
Toepassingen: Donkere plaatsen zoals kelderparkeerplaatsen en onderdoorgangen.

Wanneer er beweging wordt gedetecteerd, Nadat mensen de detectie verlaten Na de laatste detectie en
de sensor schakelt het gebied in, het licht blijft 100% gedurende de huidige houdtijd
licht tot 100% helderheid. Helderheid binnen de houdtijd. Verstreken, licht UIT.

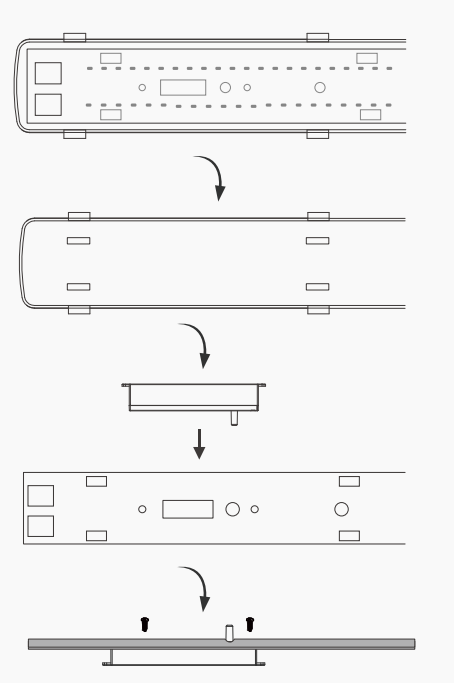

Installatiemethode:

Gebruikersnotities:

1. Microgolven kunnen door muren of glas heen dringen die dunner zijn dan 20 cm en de straling verzwakken als ze dikker zijn dan 20 cm.
2. De driverspanning moet stabiel zijn en binnen 10% zweven.
3. Het detectiegebied wordt beïnvloed door de bewegingssnelheid, de montagehoogte en het bewegingsvolume.
4. Voer de test uit op zonnige dagen zonder lampenkap. Dit beïnvloedt de geteste luxwaarde.

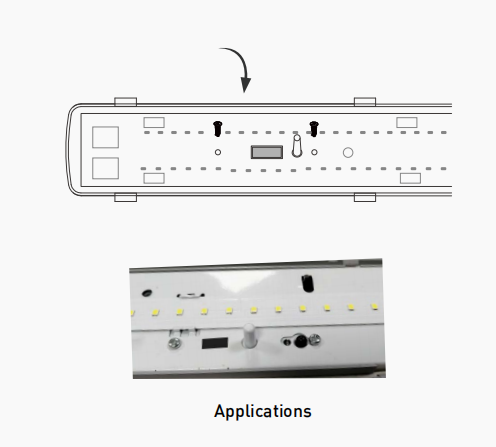

Sollicitatie:
