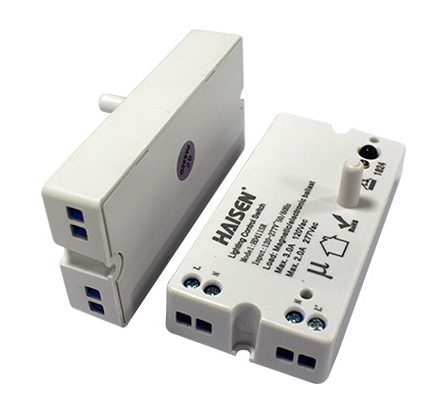

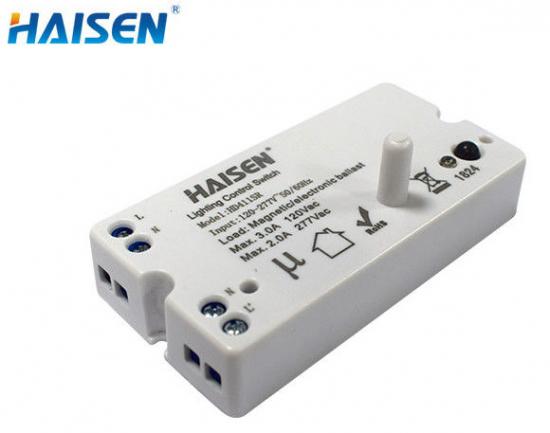

HD411SR - AAN/UIT Magnetron Bewegingssensor met IP20 en staafantenne-ontwerp voor ingebouwde installatie, max. bereik van 14 m x 4 m hoogte, bedrijfsspanning van 120-277 VAC voor paneelverlichting/plafondverlichting/tri-proof verlichting.

Functies:

• HD411SR Afstandsbedieningsinstellingen.
• AAN/UIT-schakelaarsensor om het LED-licht automatisch te bedienen
• Staafantenne-afmetingen van 76,9*39,9*27,7 mm.
• Loop-in en loop-out ontwerp voor eenvoudige installatie.
• Detectiegebied, wachttijd en daglichtsensor zijn selecteerbaar via de afstandsbediening.
• 5,8 GHz hoogfrequente microgolven.
• 4-polige persklem (L, N,N,L′), eenvoudige montage.

Gedetailleerde productbeschrijving

Bedradingsschema

4-polige persklem (L, N,N,L′), eenvoudige montage.

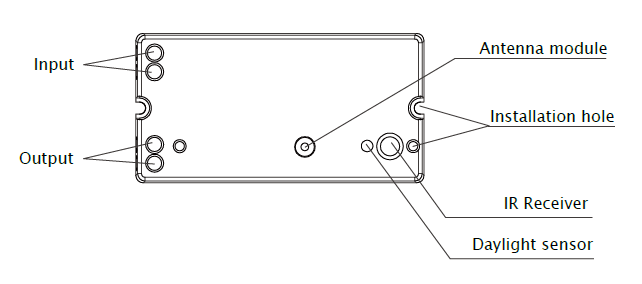

Mechanische structuur (mm)

Met staafantennemodule, eenvoudig te installeren in de verlichtingsarmatuur;

Met bestaand installatiegat, eenvoudig te bevestigen aan het verlichtingsbord;

Met IR-ontvanger kan dit worden ingesteld via onze algemene AAN/UIT-afstandsbediening;

Dankzij de daglichtdetector heeft de HD411SR naast bewegingsdetectie ook een daglichtfunctie.

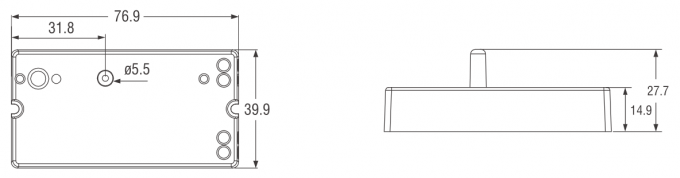

Afmeting (mm):

Door het dunnere ontwerp kan het in een plafondlamp/paneellamp worden bevestigd.

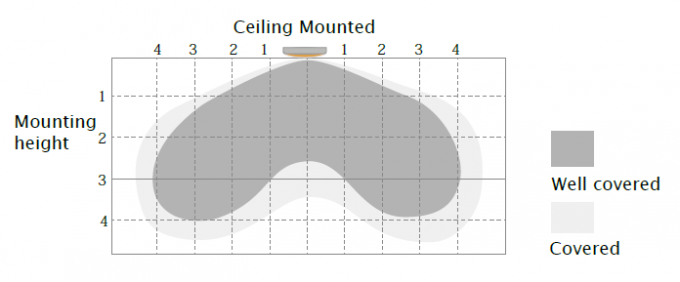

Detectiedekking

Met de Rod Antenna Module zou er een blind detectiegebied zijn net onder het middelpunt van het licht.

Het is beter om het aan het plafond te bevestigen dan aan de muur.

Typische installatiehoogte 2,5-4 m
Deze afbeelding geeft de maximale afstand aan op de hoogste montagehoogte bij 100% gevoeligheid.

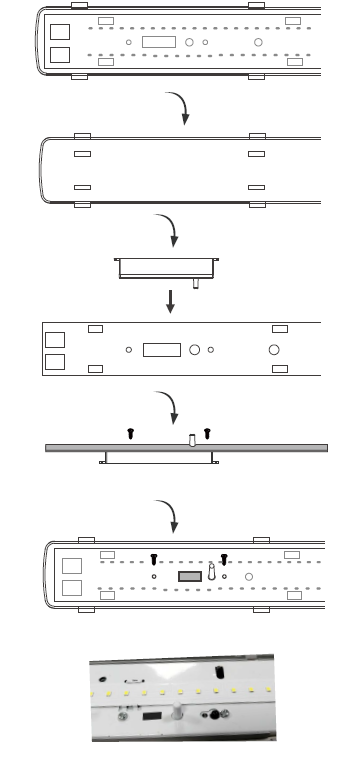

Installatiemethode

Dankzij het dunnere ontwerp en de staafantennemodule kan het eenvoudig in veel verschillende soorten verlichtingsarmaturen worden geïnstalleerd, zonder dat er maar een heel klein gaatje nodig is.

Applicatiedemo

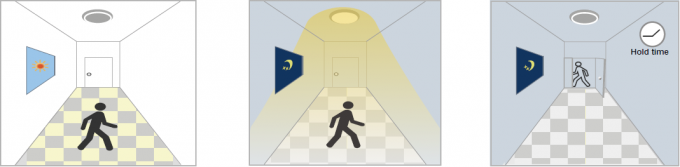

1. Automatische AAN/UIT-functie

Licht aan bij beweging en uit wanneer mensen 's nachts weggaan. Toepassingen: Gang, Trappenhuis.

Bij voldoende daglicht, Bij onvoldoende daglicht, Na de laatste detectie
zelfs als er beweging is wanneer beweging wordt gedetecteerd, en de huidige stand wordt vastgehouden
gedetecteerd, licht blijft licht AAN. tijd verstreken, licht UIT.
UIT.

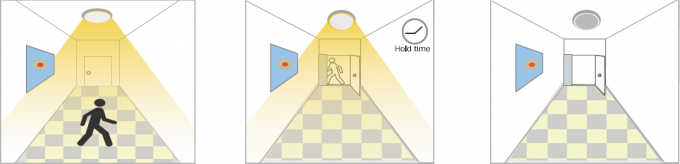

2. Geen daglichtfunctie

De daglichtdrempel is ingesteld op "Uitschakelen".
Lampje gaat aan als er beweging wordt gedetecteerd, Lampje gaat uit als er iemand weggaat, Lampje gaat uit na wachttijd.
Toepassingen: Donkere plaatsen zoals kelderparkeerplaatsen en onderdoorgangen.

Wanneer er beweging is Nadat mensen het gebied verlaten Na de laatste detectie
gedetecteerd, zal de sensor detectiegebied, licht en de huidige houd
het licht aanzetten om blijft 100% helderheid verstreken tijd, licht UIT.
100% helderheid. Binnen de houdtijd.

Toepassingsomgeving

1. Geschikt voor installatie binnenshuis om valse activering door externe factoren zoals regen, wind of boomschommelingen te voorkomen.
2. Mag niet worden geïnstalleerd op een plaats met vier metalen schuilplaatsen en een kleine ruimte (zoals een gegalvaniseerd ijzeren dak).
3. Let op de gemonteerde installatie, zodat er geen valse activering plaatsvindt, veroorzaakt door het trillen van de lamp zelf.
4. Mag niet naast grote, werkende machines, zoals ventilatoren/plafondventilatoren, worden geïnstalleerd om valse activering door trillingen van de machine te voorkomen.

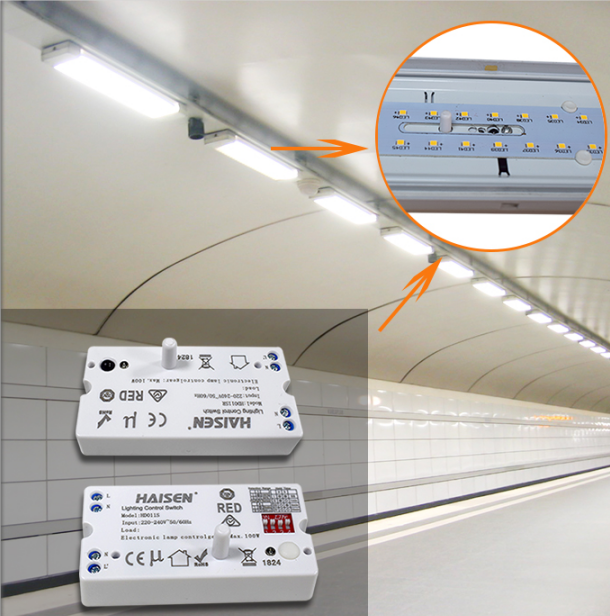

Toepassingsgeval
