5,8 GHz 12 V DC-microgolfsensor met staafantenne en 9 DIP-schakelaar

Compacte 12V DC bewegingssensor 5,8GHz microgolfsensor staafantenne 9 DIP-schakelaar

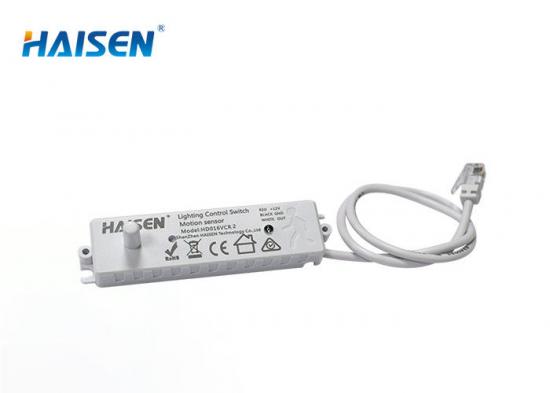

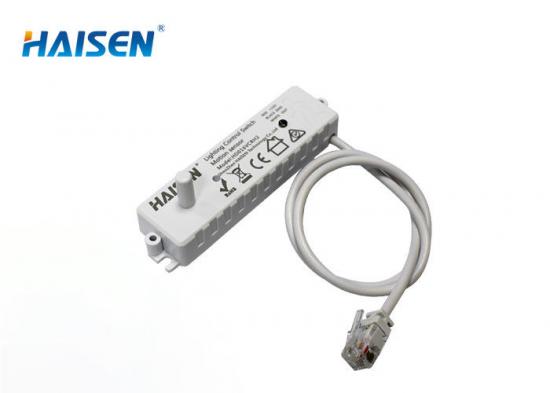

HD016VCRH 2 is een supercompact en slank ontwerp 12 volt DC magnetron bewegingssensor Met een staafantenne voor eenvoudige installatie in een LED-lamp. 1-10V dimbewegingsdetector met DIP-schakelaar voor het instellen van alle parameters. Ondersteunt ook instellingen voor afstandsbediening.

Functies:

1. 12VDC bedrijfsspanning met 1-10V dimfunctie

2. Schakelt het LED-licht automatisch in/uit/omhoog/omlaag wanneer er beweging wordt gedetecteerd of er geen beweging is.

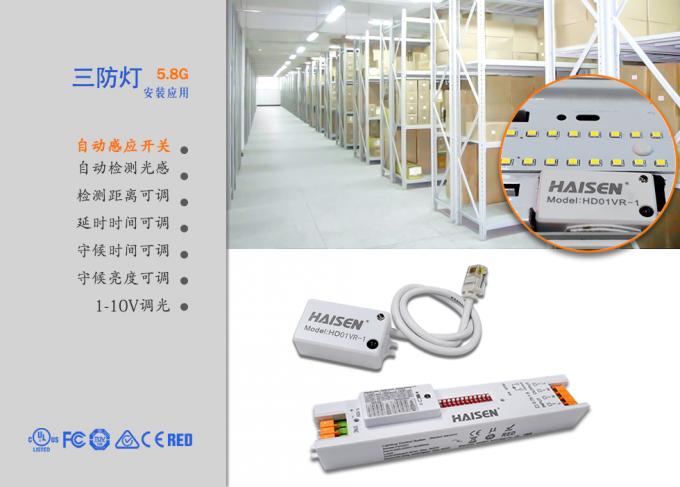

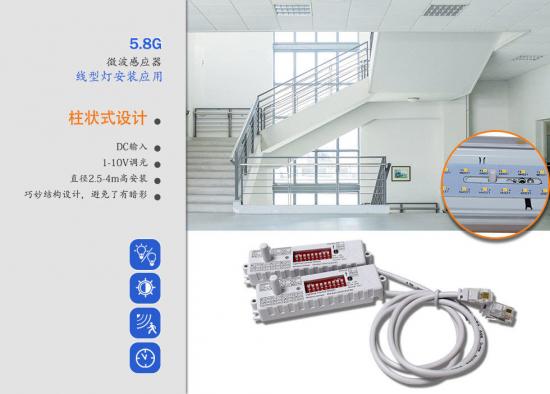

3. Met staafantennemodule, eenvoudig te installeren in tri-proof en lineair licht met een zeer kleine holte

4,5 jaar garantie

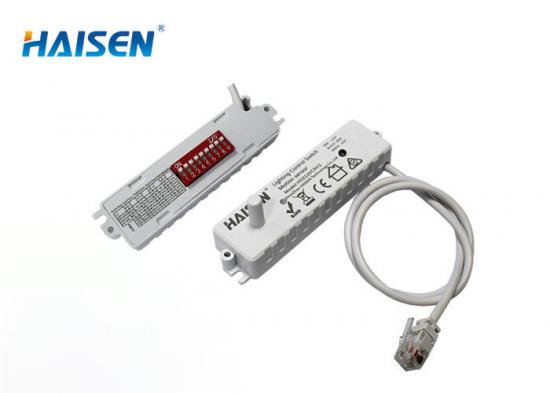

5. Met 9 DIP-schakelaartoetsen biedt het meer opties voor de vasthoudtijd, het detectiegebied, de stand-byperiode, het stand-by dimniveau en de daglichtdrempel.

6. Doe het licht uit of dim het naar een lagere helderheid, bijvoorbeeld 10% of 20%, wanneer er geen beweging is. Zo bespaart u energie en draagt u bij aan de duurzaamheid.

7. IP20

8. Certificaat van CE/RoHs

Specificaties:

AAN/UIT Daglichtsensor Detectiegebied Houdtijd Garantie 5 jaar

stand-by periode stand-by dimmen

niveau

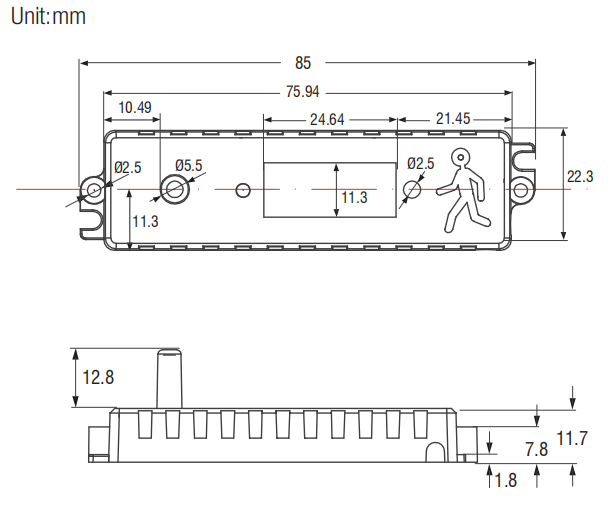

Afmetingen:

Staafantenne zorgt voor betrouwbare detectie, voorkomt valse triggers doordat de sensor in de achterkant van de metalen LED-plaat is ingebouwd.

Bedradingsschema:

Drie besturingslijnen voor aansluiting op de LED-driver:

ROOD is voor aansluiting op +12V

ZWART staat voor verbinding met GND

GEEL staat voor verbinding maken met UIT

Detectiedekking:

Het maximale detectiebereik bedraagt 12 m/39,36 ft voor plafondmontage met een maximale montagehoogte van 2,5-4 m/8,2-13,12 ft.

Dip-switching instellingen:

Detectiegebied (gevoeligheid)

In dit gebied wordt beweging gedetecteerd, waardoor de sensor geactiveerd kan worden.

Een detectiegebied van 100% wordt ook wel een hoge gevoeligheid genoemd.

Houdtijd

De periode van licht

100% helderheid behouden na het verplaatsen van objecten

het detectiegebied verlaten.

Daglichtdrempel

*Uitschakelen betekent dat de daglichtsensor niet werkt.

De sensor schakelt het licht in zodra er beweging wordt gedetecteerd, ongeacht de hoeveelheid omgevingslicht.

Definitie van de omgeving helderheid; alleen als de omgevingshelderheid lager is dan de vooraf ingestelde specifieke lux-hoeveelheid, zal de sensor werken; als deze is ingesteld op "uitschakelen", werkt de sensor elke keer dat hij beweging detecteert, ongeacht de omgevingshelderheid helderheid.

Stand-byperiode

De periode waarin de lamp op een laag vermogen blijft branden voordat hij volledig uitgaat. Wanneer deze is ingesteld op "∞", blijft de lamp altijd op een laag vermogen branden als er geen beweging in het detectiegebied is en schakelt hij niet uit.

Stand-by dimniveau

Definitie van lage output in de stand-byperiode.

Het kan door de meeste materialen heen dringen, zoals glas, plastic en dergelijke, maar het kan ook door metaal heen, waardoor het veel gebruikt wordt voor plafondverlichting/drievoudige verlichting en paneelverlichting bij verschillende gelegenheden, zoals parkeerplaatsen, productie, industriële velden, enzovoort.
