Draadlengte 60 mm 10,5-15 V dimbare DC-bewegingssensor Compact formaat

Neem contact met ons op

Draadlengte 60 mm 10,5-15 V DC-ingang Compact formaat Dimbare DC-bewegingssensor

Kenmerken van de sensor:

1. Uitgang: 0-10V dimsensor; Bedrijfsstroom＜30mA;

2. Detectiehoek van 360° bij plafondmontage;

3. Opties voor smal/breed detectiegebied;

5. -40~80℃ werktemperatuur ter ondersteuning van verschillende omgevingen;

5. Sensorgrootte 66*20,5*12,1 mm

6. Met connector voor een eenvoudigere aansluiting op de LED-driver. Bespaar tijd.

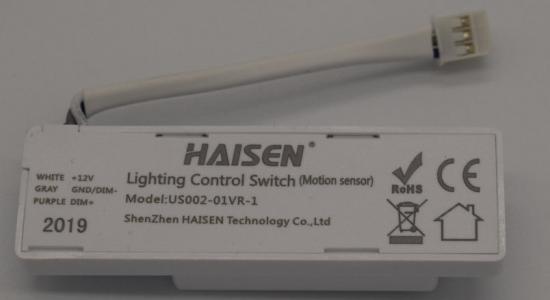

Productomschrijving van sensor:

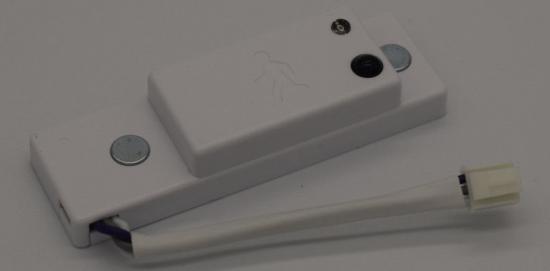

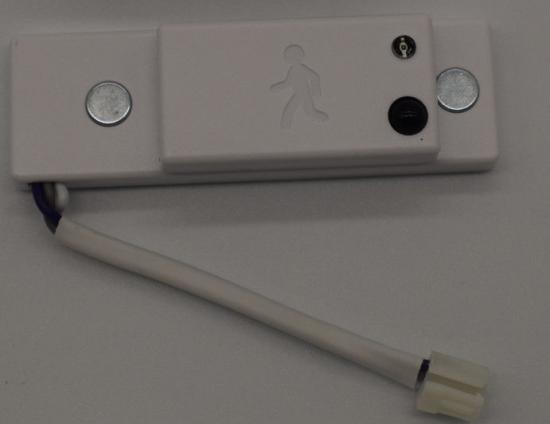

Mechanische structuur van bewegingssensor:

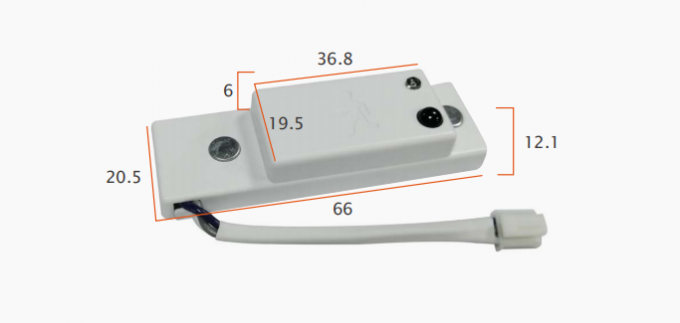

Maattekening (eenheid: mm) van bewegingssensor:

Compact formaat, geschikt voor alle soorten lampen.

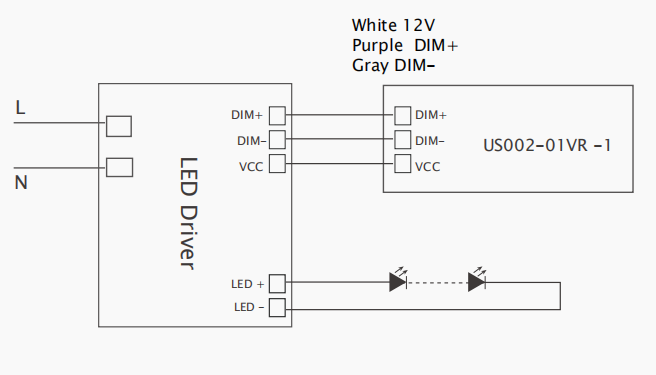

Bedradingsschema van de bewegingssensor:

Controlemethode	Aan/uit / 1-10V dimmen/afstandsbediening
Microgolffrequentie	5,8 GHz ± 75 MHz
Bedrijfsspanning	10,5-15V DC (voedingsstroom>50mA)
Draadkleur	Wit: 12V, Paars: Dim+, Grijs: Dim-

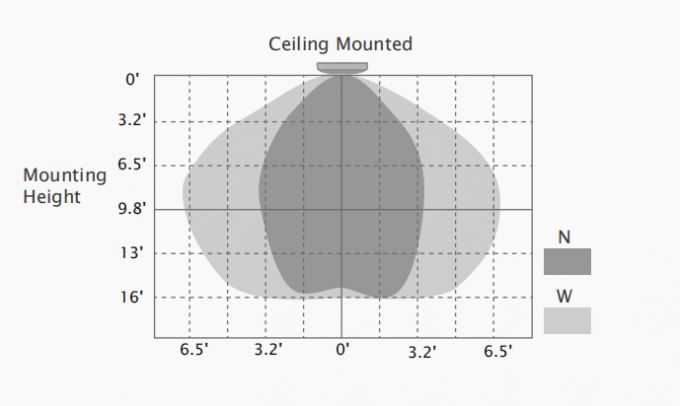

Detectiedekking van bewegingssensor:

Deze afbeelding geeft de maximale afstand aan op de hoogste montagehoogte bij 100% gevoeligheid.

Montagehoogte	4,8 m/15,74 ft (aan het plafond gemonteerd)
Detectiebereik	B: +/-5' straal；N: +/-2.5' (aan het plafond gemonteerd)
Detectiehoek	360° (plafondmontage); <150° (wandmontage)
Bewegingsdetectie	0,5~1,5 m/s

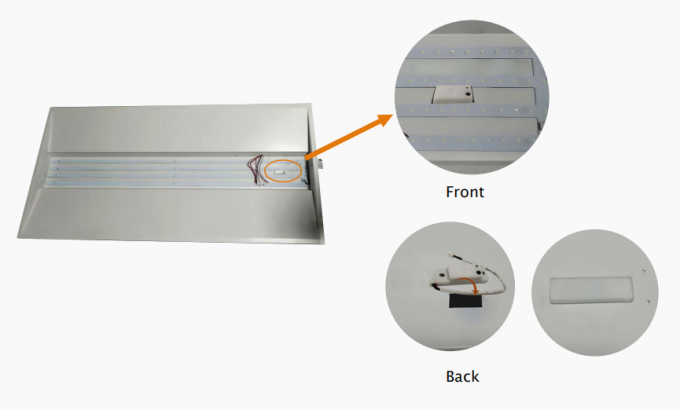

Installatie van DC-bewegingssensor:

3-pins connector, stekker en stekker, zeer eenvoudig te installeren en eenvoudig te gebruiken door de eindklant.

Installatievoorzorgsmaatregelen van de bewegingssensor	1. De microgolfsensor kan in elke lamp worden geïnstalleerd, behalve in lampen met een volledig metalen behuizing.
	2. Het gedetecteerde oppervlak kan niet worden afgeschermd door metalen voorwerpen.
	3. Zorg ervoor dat de magnetronmodule volledig aan de buitenkant zichtbaar is.
	4. Het detectieoppervlak van de sensormodule moet naar het detectiegebied gericht zijn.
	5. Moet uit de buurt van de bestuurder worden gehouden om interferentie en knipperende lampen te voorkomen.
	6. De bedrading moet strikt volgens het bedradingsschema worden uitgevoerd om kortsluiting te voorkomen.
