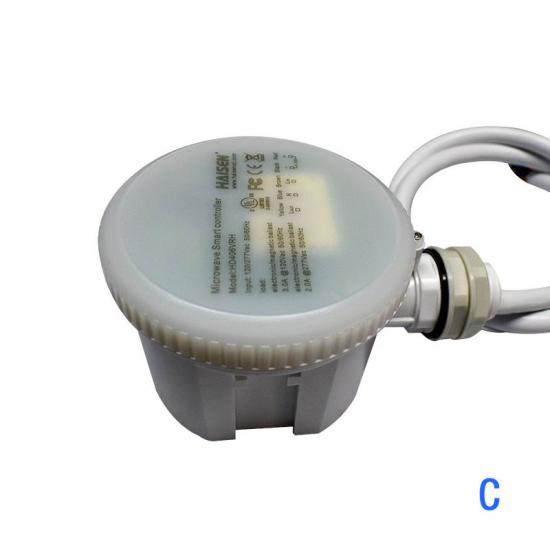

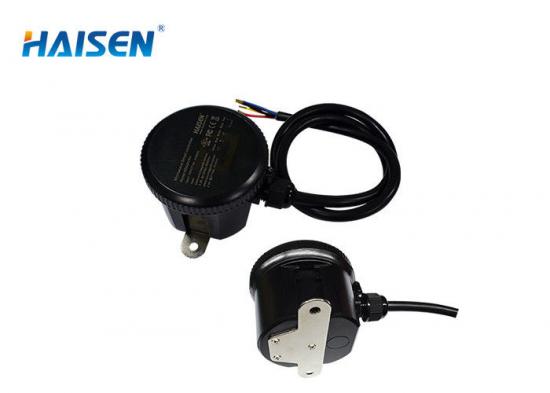

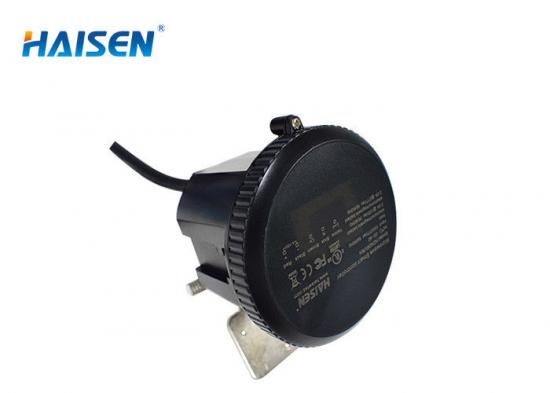

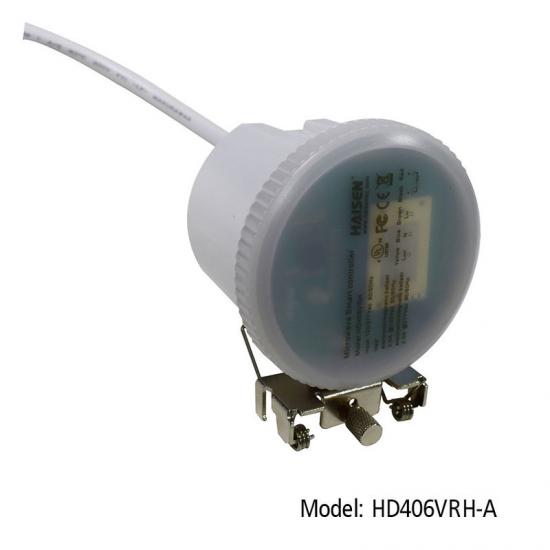

12 DIP-schakelaars bewegingssensor met afstandsbediening voor UFO Highbay

12 DIP-schakelaars bewegingssensor met afstandsbediening voor UFO Highbay

Functies:

1. 5,8 GHz microgolfbewegingssensor met dimfunctie.

2. Ondersteuning van verschillende installaties en toepassingen, voor opbouwmontage, traditionele LED-highbay met aluminium reflector, UFO-highbay of lineaire/triproof highbay-verlichting.

3. Maximale installatiehoogte is 15 m/49,2 ft.

4. Alle parameters kunnen via afstandsbediening worden ingesteld.

5. Gevoelig en betrouwbaar.

Dimmen van 6,1-10V.

7. IP 20 met 5 jaar garantie.

Productomschrijving:

AAN/UIT-regeling Detectiegebied Daglichtdrempel Afstandsbediening

Garantie 5 jaar Houdtijd 8-15m Highbay Stand-by periode stand-by dimniveau

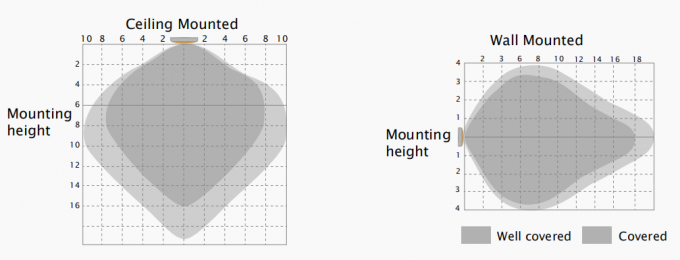

Detectiebereik

Deze afbeelding geeft de maximale afstand aan op de hoogste montagehoogte bij 100% gevoeligheid.

Typische installatiehoogte 8-15m.

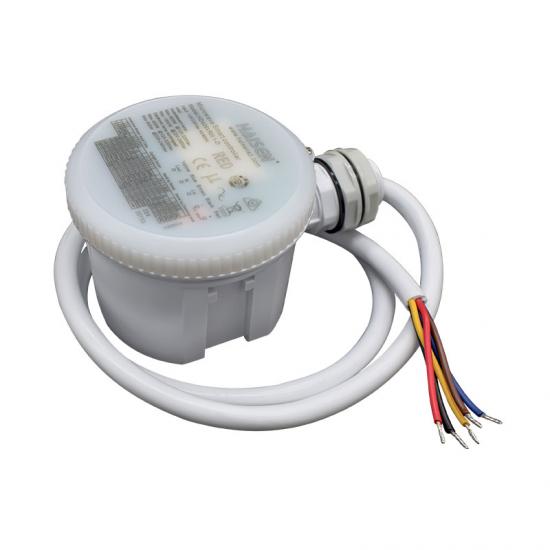

Mechanische structuur

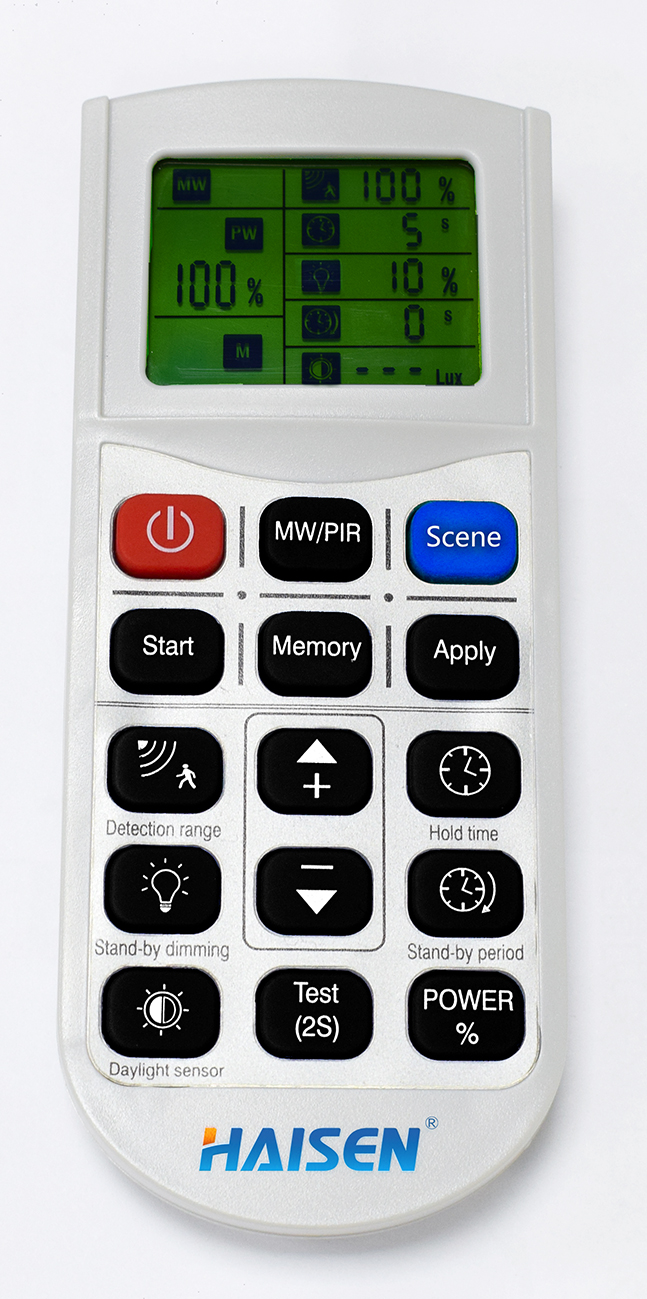

Met 12 DIP-schakelaar en afstandsbediening om alle parameters in te stellen

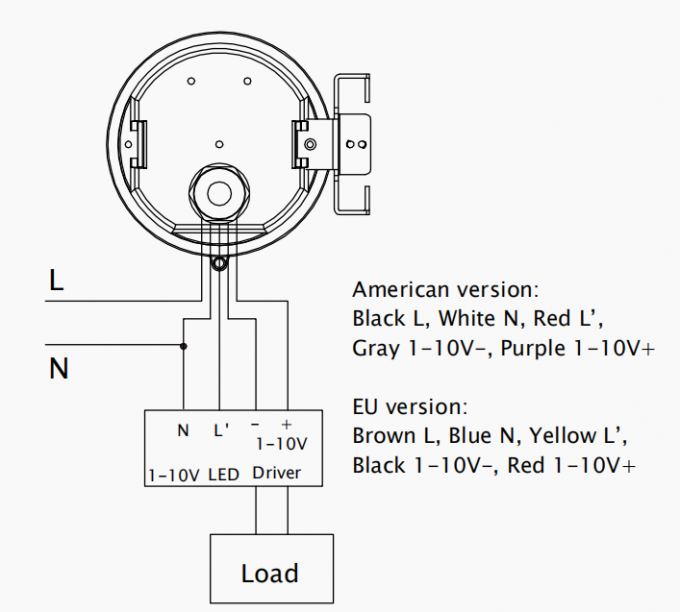

Bedradingsschema

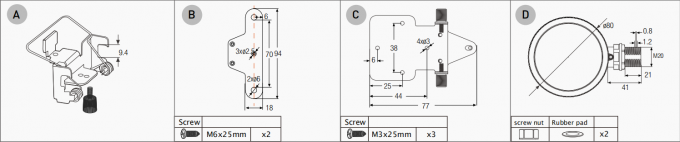

Afmetingen (mm)

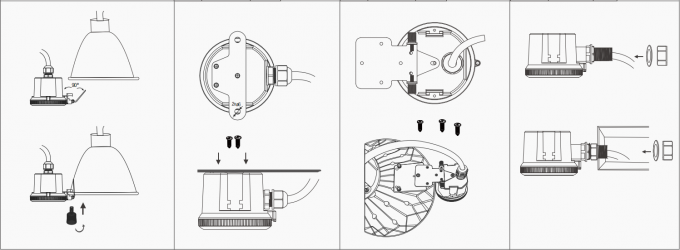

Installatiemethode:

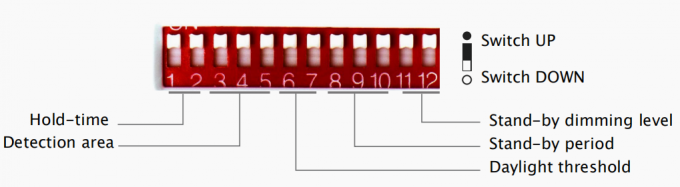

DIP-schakeldetails:

Detectiegebied:

In dit gebied wordt beweging gedetecteerd en kan de sensor worden geactiveerd. Het detectiegebied van 100% staat ook bekend als de sterke gevoeligheid.

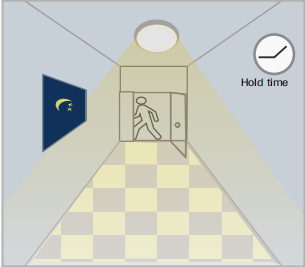

Houdtijd:

De periode waarin het licht 100% helderheid behoudt nadat bewegende objecten het detectiegebied verlaten.

Daglichtdrempel:

Definitie van de omgevingshelderheid: de sensor werkt alleen als de omgevingshelderheid lager is dan de vooraf ingestelde specifieke lux-waarde. Als deze is ingesteld op "uitschakelen", werkt de sensor elke keer dat hij beweging detecteert, ongeacht de omgevingshelderheid.

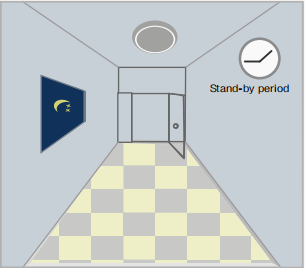

Stand-byperiode:

De periode waarin het licht op een laag vermogen blijft branden voordat het volledig wordt uitgeschakeld. Als deze is ingesteld op "∞", blijft het licht altijd op een laag vermogen branden als er geen beweging is in het detectiegebied en wordt het niet uitgeschakeld.

Stand-by dimniveau:

Definitie van lage output in de stand-byperiode.

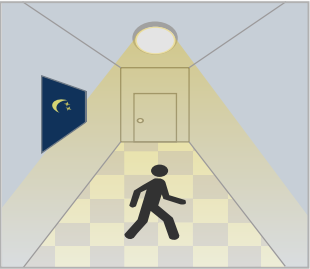

Applicatiedemo

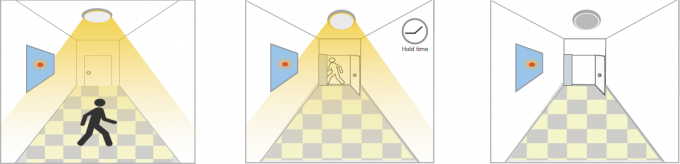

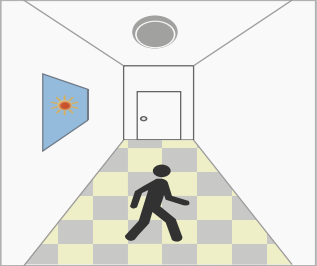

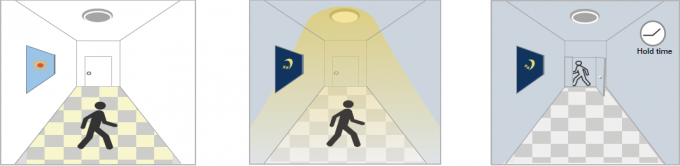

1. Automatische AAN/UIT-functie:

Licht aan bij beweging en uit wanneer mensen 's nachts weggaan. Toepassingen: Gang, Trappenhuis.

Bij voldoende daglicht, Bij onvoldoende daglicht, Na de laatste detectie en
zelfs als er beweging wordt gedetecteerd, gaat het licht AAN als er beweging wordt gedetecteerd. de huidige houdtijd
licht blijft UIT. verstreken, licht UIT.

2. Geen daglichtfunctie
De daglichtdrempel is ingesteld op "Uitschakelen".
Lampje gaat aan als er beweging wordt gedetecteerd, Lampje gaat uit als iemand weggaat, Lampje gaat uit na een standby-periode.
Toepassingen: Donkere plaatsen zoals kelderparkeerplaatsen en onderdoorgangen.

Wanneer er beweging wordt gedetecteerd, Nadat mensen de detectie verlaten Na de laatste detectie en
de sensor schakelt het gebied in, het licht blijft 100% gedurende de huidige houdtijd
licht tot 100% helderheid. Helderheid binnen de houdtijd. Verstreken, licht UIT.

3. Functiedemo - Dimbare bediening/gangfunctie:

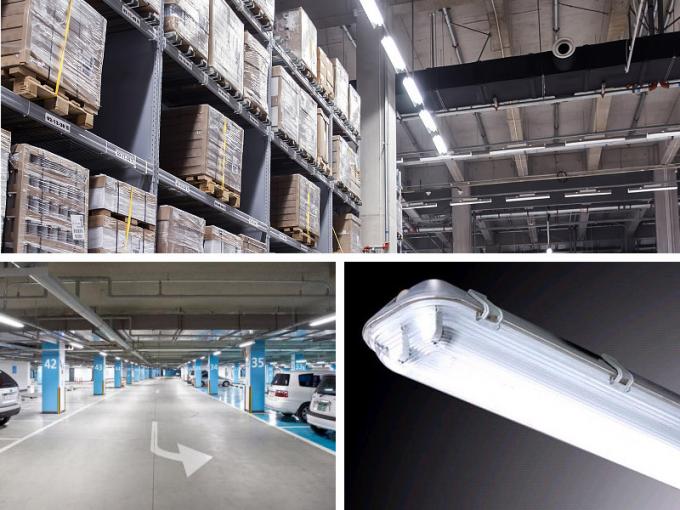

Sollicitatie:

Gebruikersnotities:

1. Microgolven kunnen door muren of glas heen dringen die dunner zijn dan 20 cm en de straling verzwakken als ze dikker zijn dan 20 cm.
2. De driverspanning moet stabiel zijn en binnen 10% zweven.
3. Het detectiegebied wordt beïnvloed door de bewegingssnelheid, de montagehoogte en het bewegingsvolume.
4. Voer de test uit op zonnige dagen zonder lampenkap. Dit beïnvloedt de geteste luxwaarde.

Geheugen- en toepassingsmodus

1. Druk op de "AAN/UIT-knop" om het licht in of uit te schakelen.

2. Om de parameters opnieuw in te stellen, volgt u de onderstaande stappen:

Stap 1 - Druk op AAN om het licht in te schakelen als het bij het opstarten uit was.

Stap 2 - Druk op "Start" om de sensor voor de juiste instelling te activeren.

Stap 3 - Druk op de knop Detectiebereik, Houdtijd, Stand-by dimniveau,

Stand-byperiode en daglichtdrempel één voor één in volgorde (druk op "+/-" om parameters instellen).

Stap 5 – Druk op “Geheugen” om de instellingen op te slaan.

Let op: Het interval van elke parameterinstelling moet binnen 30 seconden worden geregeld.

Geïsoleerde instellingsmodus

1. Druk op de "AAN/UIT-knop" om het licht aan of uit te zetten. Druk op "Scene" om de afstandsbediening te activeren. de instellingen activeren die het laatst zijn opgeslagen of de fabrieksinstellingen behouden.

2. Om de parameters opnieuw in te stellen, volgt u de onderstaande stappen:

Stap 1 - Druk op AAN om het licht in te schakelen als het bij het opstarten uit was.

Stap 2 - Druk op een van de knoppen "Scène", "Test" en "Toepassen" om de sensordetectie te starten modus.

Stap 3 - Druk op de knop Detectiebereik, Houdtijd, Stand-by dimniveau, Stand-byperiode en daglichtdrempel worden achtereenvolgens in volgorde van elkaar ingesteld.

3. Om andere lampen in de reeks te programmeren die soortgelijke sensoren hebben voor dezelfde programma.

Stap 1 - Druk op "AAN" op de tweede sensor

Stap 2 - Klik op "Toepassen"

Opmerkingen:

1. De instellingen worden automatisch opgeslagen en blijven behouden totdat u opnieuw op reset drukt.

2. Het licht zal knipperen wanneer u elke parameter instelt.

3. Het pictogram knippert wanneer de overeenkomstige parameter wordt ingesteld.
